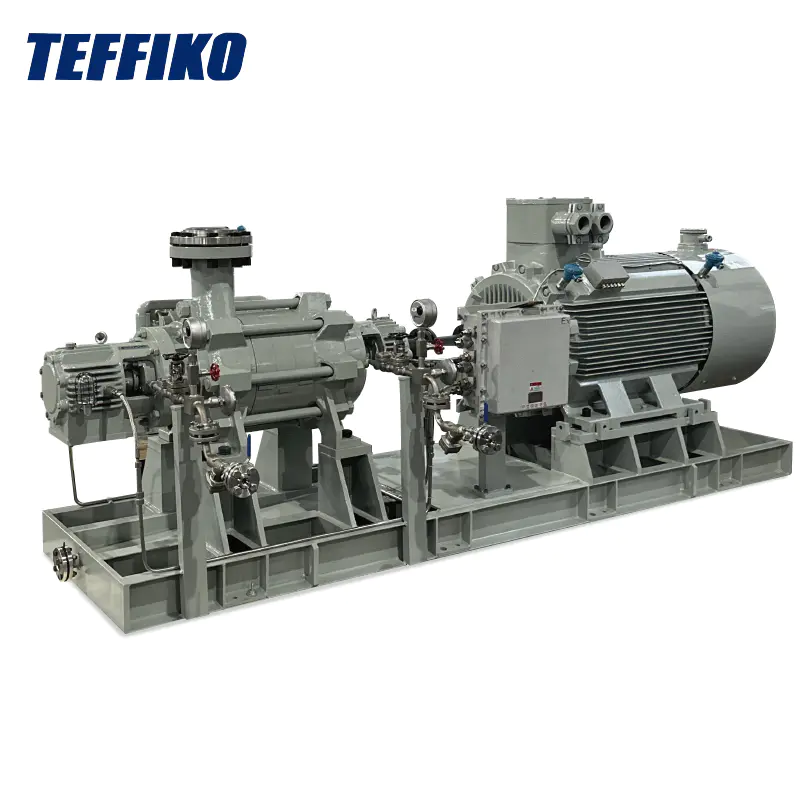

বিয়ারিং টাইপ মাল্টিস্টেজ সেন্ট্রিফিউগাল পাম্পের মধ্যে এপিআই কেন্দ্ররেখায় সমর্থিত একটি ভোল্ট-আকৃতির পাম্প কেসিং বৈশিষ্ট্যযুক্ত। ইমপ্লেলাররা প্রতিসমভাবে অক্ষীয় শক্তিকে ভারসাম্যপূর্ণ করার জন্য সাজানো হয়, ভারসাম্য ডিস্ক বা ব্যালেন্স ড্রামের মতো জটিল ভারসাম্য ব্যবস্থার প্রয়োজনীয়তা দূর করে। ইনলেট এবং আউটলেটটি কেসিংয়ের নীচে অবস্থিত, ইনলেট এবং আউটলেট পাইপলাইনগুলি সরিয়ে না ফেলে বিচ্ছিন্নতা এবং ইনস্টলেশন করার অনুমতি দেয়। অভ্যন্তরীণ কোরটি একটি অক্ষীয় বিভক্ত কাঠামো গ্রহণ করে, প্রতিসমকারীরা প্রতিসমভাবে পিছনে পিছনে সাজানো, traditional তিহ্যবাহী ভারসাম্যপূর্ণ ডিভাইসটি দূর করে। কণাযুক্ত মিডিয়া পরিবহন করার সময় এটি এটিকে আরও নিরাপদ এবং আরও নির্ভরযোগ্য করে তোলে। এটি শিল্প ক্ষেত্রে দক্ষ এবং স্থিতিশীল পরিবহণের জন্য একটি আদর্শ পছন্দ।
অ্যাপ্লিকেশন অঞ্চল
অনুভূমিক মাল্টিস্টেজ সেন্ট্রিফিউগাল পাম্পগুলি মূলত তেল নিষ্কাশন, পেট্রোকেমিক্যাল শিল্প, রাসায়নিক শিল্প, কয়লা রাসায়নিক শিল্প, পাইপলাইন পরিবহন, সমুদ্রের জলীয়করণ, বিদ্যুৎকেন্দ্র ইত্যাদি ব্যবহার করা হয়, এগুলি ছাই জল পাম্প এবং লেনু মিথেনল ট্রান্সফার পাম্পগুলিতেও কোয়াল রিকভারি রিকভারিগুলিতে ব্যবহার করা যেতে পারে, উচ্চতর চাপ, সংশ্লেষণ উদ্ভিদ।
অপারেটিং শর্ত
1। প্রবাহের হার: 10 - 1500 m³/ঘন্টা
2। মাথা: 3000 মি পর্যন্ত
3। ইনলেট এবং আউটলেট ব্যাস: [সর্বনিম্ন ব্যাস] - [সর্বাধিক ব্যাস] মিমি
4 .. তাপমাত্রার পরিসীমা: -40 ° C - 200 ° C
5। চাপ: 10 এমপিএ - 35 এমপিএ
6 .. সর্বাধিক ঘূর্ণন গতি: 6000 আর/মিনিট
পারফরম্যান্স প্যারামিটার ডায়াগ্রাম
| পাম্প মডেল | ইমপ্লের ব্যাস এমএম | প্রবাহের হার (এম³/এইচ) | মাথা (এম) | (%) | এনপিএসএইচ (এম) | মেফ্টর পাওয়ার আর = 1 (কেডব্লিউ) | পাম্প মোড | এলএমপেলার ব্যাস এমএম | প্রবাহের হার (এম³/এইচ) | মাথা (এম) | এফ (%) | এনপিএসএইচ (এম) | মোটর পাওয়ার আর = 1 (কেডব্লিউ) | ||
| 25-50 x3 | সর্বোচ্চ | 217 | 40 | 130.5 | 51.4 | 2.4 | 37 | 60-50 x6 | সর্বোচ্চ | 217 | 50 | 318 | 55 | 1.8 | 90 |
| মিনিট | 185 | 35 | 93 | 49.4 | 2.4 | 30 | মিনিট | 180 | 40 | 240 | 53 | 1.8 | 75 | ||
| 25-50 x4 | সর্বোচ্চ | 217 | 40 | 174 | 51.4 | 2.4 | 45 | 60-50 x7 | সর্বোচ্চ | 217 | 50 | 371 | 55 | 1.8 | 110 |
| মিনিট | 185 | 35 | 124 | 49.4 | 2.4 | 30 | মিনিট | 180 | 40 | 280 | 53 | 1.8 | 75 | ||
| 25-50 x5 | সর্বোচ্চ | 217 | 40 | 217.5 | 51.4 | 2.4 | 55 | 60-50 x8 | সর্বোচ্চ | 217 | 50 | 424 | 55 | 1.8 | 110 |
| মিনিট | 185 | 35 | 155 | 49.4 | 2.4 | 37 | মিনিট | 180 | 40 | 320 | 53 | 1.8 | 75 | ||
| 25-50 x6 | সর্বোচ্চ | 217 | 40 | 261 | 51.4 | 2.4 | 75 | 60-50 x9 | সর্বোচ্চ | 217 | 50 | 477 | 55 | 1.8 | 132 |
| মিনিট | 185 | 35 | 186 | 49.4 | 2.4 | 45 | মিনিট | 180 | 40 | 360 | 53 | 1.8 | 90 | ||
| 25-50 x7 | সর্বোচ্চ | 217 | 40 | 304.5 | 51.4 | 2.4 | 75 | 60-50 x10 | সর্বোচ্চ | 217 | 50 | 530 | 55 | 1.8 | 132 |
| মিনিট | 185 | 35 | 217 | 49.4 | 2.4 | 55 | মিনিট | 180 | 40 | 400 | 53 | 1.8 | 110 | ||
| 25-50 x8 | সর্বোচ্চ | 217 | 40 | 348 | 51.4 | 2.4 | 90 | 60-50 x11 | সর্বোচ্চ | 217 | 50 | 583 | 55 | 1.8 | 160 |
| মিনিট | 185 | 35 | 248 | 49.4 | 2.4 | 55 | মিনিট | 180 | 40 | 440 | 53 | 1.8 | 110 | ||
| 25-50 x9 | সর্বোচ্চ | 217 | 40 | 391.5 | 51.4 | 2.4 | 110 | 60-50 x12 | সর্বোচ্চ | 217 | 50 | 636 | 55 | 1.8 | 185 |
| মিনিট | 185 | 35 | 279 | 49.4 | 2.4 | 75 | মিনিট | 180 | 40 | 480 | 53 | 1.8 | 110 | ||
| 25-50 x10 | সর্বোচ্চ | 217 | 40 | 435 | 51.4 | 2.4 | 110 | 60-50 x13 | সর্বোচ্চ | 217 | 50 | 689 | 55 | 1.8 | 200 |
| মিনিট | 185 | 35 | 310 | 49.4 | 2.4 | 75 | মিনিট | 180 | 40 | 520 | 53 | 1.8 | 132 | ||
| 25-50 x11 | সর্বোচ্চ | 217 | 40 | 478.5 | 51.4 | 2.4 | 132 | 60-50 x14 | সর্বোচ্চ | 217 | 50 | 742 | 55 | 1.8 | 220 |
| মিনিট | 185 | 35 | 341 | 49.4 | 2.4 | 75 | মিনিট | 180 | 40 | 560 | 53 | 1.8 | 132 | ||
| 25-50 x12 | সর্বোচ্চ | 217 | 40 | 522 | 51.4 | 2.4 | 132 | 100-70 x3 | সর্বোচ্চ | 254 | 103.3 | 214.8 | 68 | 2.9 | 110 |
| মিনিট | 185 | 35 | 372 | 49.4 | 2.4 | 90 | মিনিট | 216 | 80 | 159 | 65 | 2.9 | 75 | ||
| 25-50 x13 | সর্বোচ্চ | 217 | 40 | 565.5 | 51.4 | 2.4 | 160 | 100-70 x4 | সর্বোচ্চ | 254 | 103.3 | 286.4 | 68 | 2.9 | 160 |
| মিনিট | 185 | 35 | 403 | 49.4 | 2.4 | 90 | মিনিট | 216 | 80 | 212 | 65 | 2.9 | 90 | ||
| 25-50 x14 | সর্বোচ্চ | 217 | 40 | 609 | 51.4 | 2.4 | 160 | 100-70 এক্স 5 | সর্বোচ্চ | 254 | 103.3 | 358 | 68 | 2.9 | 185 |
| মিনিট | 185 | 35 | 434 | 49.4 | 2.4 | 110 | মিনিট | 216 | 80 | 265 | 65 | 2.9 | 110 | ||
| 60-50 x3 | সর্বোচ্চ | 217 | 50 | 159 | 55 | 1.8 | 55 | 100-70 x6 | সর্বোচ্চ | 254 | 103.3 | 429.6 | 68 | 2.9 | 220 |
| মিনিট | 180 | 40 | 120 | 53 | 1.8 | 30 | মিনিট | 216 | 80 | 318 | 65 | 2.9 | 132 | ||
| 60-50 x4 | সর্বোচ্চ | 217 | 50 | 212 | 55 | 1.8 | 75 | 100-70 x7 | সর্বোচ্চ | 254 | 103.3 | 501.2 | 68 | 2.9 | 250 |
| মিনিট | 180 | 40 | 160 | 53 | 1.8 | 45 | মিনিট | 216 | 80 | 371 | 65 | 2.9 | 160 | ||
| 60-50 x5 | সর্বোচ্চ | 217 | 50 | 265 | 55 | 1.8 | 75 | 100-70 x8 | সর্বোচ্চ | 254 | 103.3 | 572.8 | 68 | 2.9 | 280 |
| মিনিট | 180 | 40 | 200 | 53 | 1.8 | 55 | মিনিট | 216 | 80 | 424 | 65 | 2.9 | 185 | ||
| পাম্প মোড | এলএমপেলার ব্যাস এমএম | প্রবাহ হার (m³/h) | মাথা (এম) | এফ (%) | এনপিএসএইচ (এম) | মোটর শক্তি আর = 1 (কেডব্লিউ) | পাম্প মডেল | এমপেলার ব্যাস এমএম | প্রবাহ হার (m³/h) | মাথা (এম) | এফ (%) | এনপিএসএইচ (এম) | মোটর শক্তি আর = 1 (কেডব্লিউ) | ||
| 100-70 x9 | সর্বোচ্চ | 254 | 103.3 | 644.4 | 65 | 2.9 | 315 | 300-180 x5 | সর্বোচ্চ | 385 | 300 | 939 | 72.2 | 4.346 | 1250 |
| মিনিট | 216 | 80 | 477 | 63 | 2.9 | 185 | মিনিট | 328 | 230 | 710 | 70.2 | 4.346 | 710 | ||
| 100-70 x10 | সর্বোচ্চ | 254 | 103.3 | 716 | 65 | 2.9 | 355 | 300-180 x6 | সর্বোচ্চ | 385 | 300 | 1127 | 72.2 | 4.346 | 1600 |
| মিনিট | 216 | 80 | 530 | 63 | 2.9 | 220 | মিনিট | 328 | 230 | 852 | 70.2 | 4.346 | 900 | ||
| 100-70 x11 | সর্বোচ্চ | 254 | 103.3 | 787.6 | 65 | 2.9 | 400 | 450-150 x3 | সর্বোচ্চ | 380 | 443 | 480 | 78 | 5.8 | 900 |
| মিনিট | 216 | 80 | 583 | 63 | 2.9 | 250 | মিনিট | 320 | 340 | 336 | 76 | 5.8 | 500 | ||
| 100-70 x12 | সর্বোচ্চ | 254 | 103.3 | 859.2 | 65 | 2.9 | 450 | 450-150 এক্স 4 | সর্বোচ্চ | 380 | 443 | 640 | 78 | 5.8 | 1120 |
| মিনিট | 216 | 80 | 636 | 63 | 2.9 | 250 | মিনিট | 320 | 340 | 448 | 76 | 5.8 | 630 | ||
| 180-100 x3 | সর্বোচ্চ | 312 | 180 | 330 | 68 | 3.43 | 280 | 450-150 x5 | সর্বোচ্চ | 380 | 443 | 800 | 78 | 5.8 | 1400 |
| মিনিট | 265 | 153 | 237 | 66 | 3.43 | 185 | মিনিট | 320 | 340 | 560 | 76 | 5.8 | 800 | ||
| 180-100 x4 | সর্বোচ্চ | 312 | 180 | 440 | 68 | 3.43 | 355 | 450-150 x6 | সর্বোচ্চ | 380 | 443 | 960 | 78 | 5.8 | 1800 |
| মিনিট | 265 | 153 | 316 | 66 | 3.43 | 220 | মিনিট | 320 | 340 | 672 | 76 | 5.8 | 1000 | ||
| 180-100 x5 | সর্বোচ্চ | 312 | 180 | 550 | 68 | 3.43 | 450 | 650-150 x3 | সর্বোচ্চ | 380 | 610 | 477.9 | 78 | 6.2 | 1120 |
| মিনিট | 265 | 153 | 395 | 66 | 3.43 | 280 | মিনিট | 320 | 440 | 324 | 76 | 6.2 | 630 | ||
| 180-100 x6 | সর্বোচ্চ | 312 | 180 | 660 | 68 | 3.43 | 560 | 650-150 x4 | সর্বোচ্চ | 380 | 610 | 637.2 | 78 | 6.2 | 1600 |
| মিনিট | 265 | 153 | 474 | 66 | 3.43 | 355 | মিনিট | 320 | 440 | 432 | 76 | 6.2 | 800 | ||
| 180-100 X7 | সর্বোচ্চ | 312 | 180 | 770 | 68 | 3.43 | 630 | 650-150 x5 | সর্বোচ্চ | 380 | 610 | 796.5 | 78 | 6.2 | 2000 |
| মিনিট | 265 | 153 | 553 | 66 | 3.43 | 400 | মিনিট | 320 | 440 | 540 | 76 | 6.2 | 1000 | ||
| 180-100 x8 | সর্বোচ্চ | 312 | 180 | 880 | 68 | 3.43 | 710 | 650-150 x6 | সর্বোচ্চ | 380 | 610 | 955.8 | 78 | 6.2 | 2240 |
| মিনিট | 265 | 153 | 632 | 66 | 3.43 | 450 | মিনিট | 320 | 440 | 648 | 76 | 6.2 | 1250 | ||
| 180-100 x9 | সর্বোচ্চ | 312 | 180 | 990 | 68 | 3.43 | 800 | 800-180 x3 | সর্বোচ্চ | 415 | 800 | 570 | 80 | 8 | 1800 |
| মিনিট | 265 | 153 | 711 | 66 | 3.43 | 500 | মিনিট | 353 | 660 | 366 | 78 | 8 | 1000 | ||
| 180-100 x10 | সর্বোচ্চ | 312 | 180 | 1100 | 68 | 3.43 | 900 | 800-180 x4 | সর্বোচ্চ | 415 | 800 | 760 | 80 | 8 | 2500 |
| মিনিট | 265 | 153 | 790 | 66 | 3.43 | 560 | মিনিট | 353 | 660 | 488 | 78 | 8 | 1250 | ||
| 300-180 x3 | সর্বোচ্চ | 385 | 300 | 563.4 | 72.2 | 4.346 | 710 | 800-180 x5 | সর্বোচ্চ | 415 | 800 | 950 | 80 | 8 | 3150 |
| মিনিট | 328 | 230 | 426 | 70.2 | 4.346 | 450 | মিনিট | 353 | 660 | 610 | 78 | 8 | 1600 | ||
| 300-180 x4 | সর্বোচ্চ | 385 | 300 | 751.2 | 72.2 | 4.346 | 1000 | ||||||||
| মিনিট | 328 | 230 | 568 | 70.2 | 4.346 | 560 | |||||||||

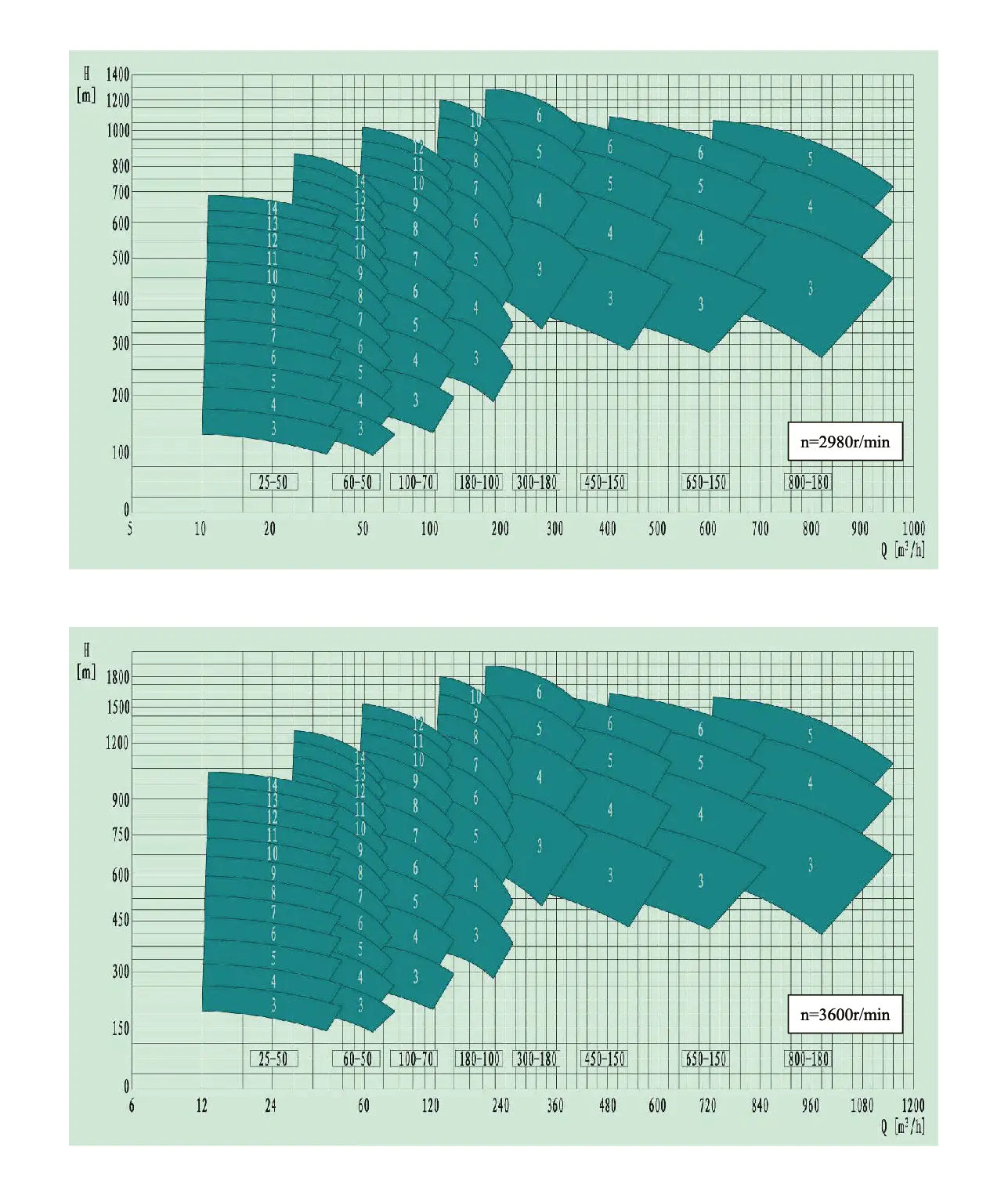

স্পেকট্রাম ডায়াগ্রাম টাইপ করুন
