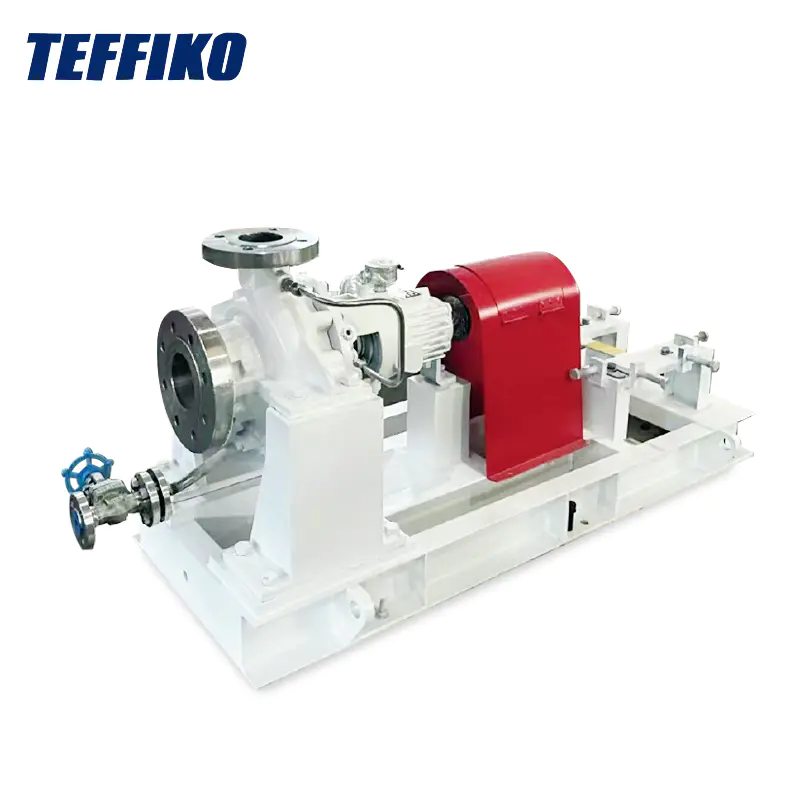

এপিআই ওএইচ 2 ওভারহং টাইপ অনুভূমিক সেন্ট্রিফুগাল পাম্প টিফিকো দ্বারা ডিজাইন করা এবং বিকাশিত পণ্যগুলির একটি নতুন সিরিজ। এটিতে একটি অনুভূমিক, একক - পর্যায়, একক - স্তন্যপান এবং রেডিয়াল আংশিক ভোল্ট কাঠামো বৈশিষ্ট্যযুক্ত। এটি উচ্চ বা নিম্ন তাপমাত্রা, নিরপেক্ষ বা ক্ষয়কারী বৈশিষ্ট্য যেমন নাইট্রিক অ্যাসিড, সালফিউরিক অ্যাসিড, হাইড্রোক্লোরিক অ্যাসিড এবং ফসফরিক অ্যাসিডের মতো অজৈব এবং জৈব অ্যাসিডের সাথে বিভিন্ন তরল পরিবহন করতে পারে। এটি মূলত পরিশোধক শিল্প, পেট্রোকেমিক্যাল শিল্প, কয়লা প্রক্রিয়াকরণ শিল্প, কাগজ এবং সজ্জা শিল্প, চিনি শিল্প, হিটিং এবং জল সরবরাহ শিল্প ইত্যাদি ব্যবহার করা হয়

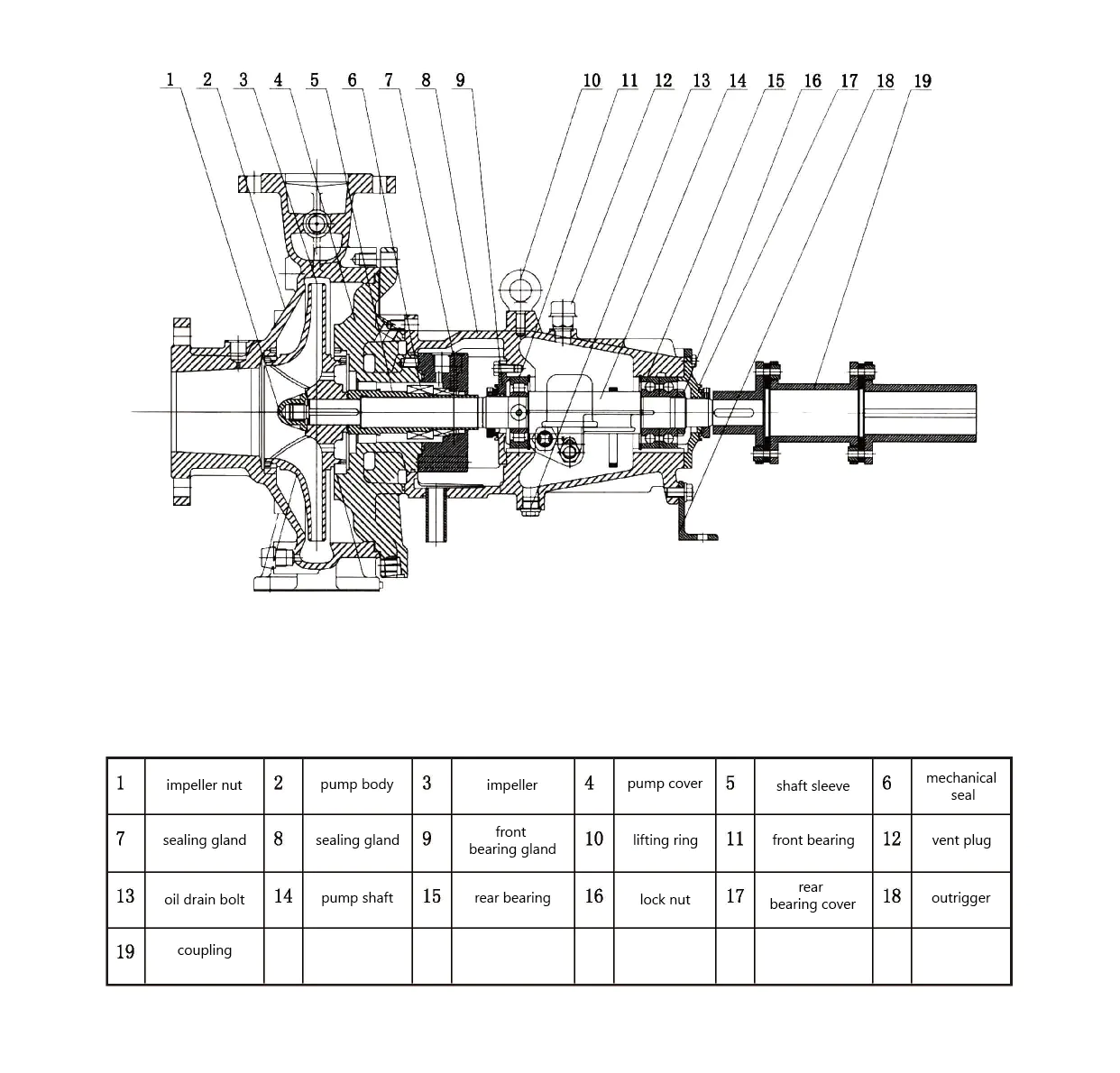

টি 2 ইপি ডায়াগ্রাম সেন্ট্রিফুগাল পাম্প
অ্যাপ্লিকেশন ক্ষেত্র
● পেট্রোকেমিক্যাল শিল্প
● রিফাইনারি: অপরিশোধিত তেলের পাতন, অনুঘটক ক্র্যাকিং এবং হাইড্রো - পরিশোধন, রাসায়নিক প্রক্রিয়া পাম্পগুলির মতো প্রক্রিয়াগুলিতে অপরিশোধিত তেল, মধ্যবর্তী পণ্য, পরিশোধিত তেল এবং বিভিন্ন রাসায়নিক এজেন্ট স্থানান্তর করতে ব্যবহার করা হয়।
● পেট্রোকেমিক্যাল শিল্প: ইথিলিন এবং প্রোপিলিনের মতো বেসিক রাসায়নিক কাঁচামাল উত্পাদন করার সময়, পাশাপাশি পলিমার উত্পাদন এবং সূক্ষ্ম - রাসায়নিক পণ্যগুলির সংশ্লেষণে, এই পাম্পগুলি বিভিন্ন প্রতিক্রিয়া কাঁচামাল, মধ্যস্থতাকারী এবং পণ্যগুলি জানাতে নিযুক্ত করা হয়। উদাহরণস্বরূপ, তারা বেনজিন, টলিউইন এবং জাইলিনের মতো জৈব যৌগগুলি পরিবহন করে।
● কয়লা প্রক্রিয়াকরণ শিল্প Col কয়লা - থেকে - তরল, কয়লা - থেকে - গ্যাস, এবং কয়লা - থেকে - মিথেনল সহ প্রক্রিয়াগুলিতে এই পাম্পগুলি কয়লা স্লারি, সিঙ্গাস এবং মিথেনল হিসাবে মিডিয়া পরিবহন করতে পারে।
● শক্তি শিল্প
● বিদ্যুৎকেন্দ্র: প্রসেস পাম্পগুলি বয়লার মেক পরিবহনের জন্য ব্যবহৃত হয় - জল, ঘনীভূত জল এবং শীতল জল সঞ্চালন করে। এগুলি অ্যাসিড - বেস সলিউশন এবং ডেসলফিউরাইজেশন এবং ডেনিট্রেশন প্রক্রিয়াগুলিতে স্লারিগুলি জানাতেও ব্যবহার করা যেতে পারে।
● কাগজ এবং সজ্জা শিল্প
● কাঁচামাল পরিবহন: পাম্পগুলি সজ্জা স্থানান্তর করতে ব্যবহৃত হয়, যা কাঠের চিপস, বাঁশের চিপস এবং জল দিয়ে রিডগুলির মতো পেপারমেকিং কাঁচামালগুলির মিশ্রণ, স্টোরেজ ইয়ার্ড থেকে শুরু করে পালপিং কর্মশালায় রান্না বা পালপিং সরঞ্জাম পর্যন্ত কাঁচামালগুলির স্থিতিশীল সরবরাহ নিশ্চিত করে।
● সজ্জা পরিবহন: পাম্পগুলি যোগ্য সজ্জা পরিবহনের জন্য ব্যবহৃত হয়, যা পাল্পিং এবং স্ক্রিনিং প্রক্রিয়াগুলির মধ্য দিয়ে চলেছে, সজ্জা ট্যাঙ্ক থেকে কাগজ মেশিনের হেডবক্সে। এটি কাগজ গঠন এবং অভিন্ন সজ্জার পরিমাণ এবং বেধের সময় সজ্জার স্থিতিশীল সরবরাহ নিশ্চিত করে।
অপারেটিং শর্ত
● প্রবাহের হার: 3 - 2600 m³/ঘন্টা
● মাথা: 4 - 250 মি
● চাপ: 5.0 এমপিএ পর্যন্ত
● তাপমাত্রা: -20 ° C - 450 ° C
● ঘূর্ণন গতি: 2950 আরপিএম/মিনিট, 1450 আরপিএম/মিনিট
পারফরম্যান্স প্যারামিটার ডায়াগ্রাম
| মডেল | এমপেলার | পাম্প এন = 2900 আর/মিনিটের রেটেড গতি | পাম্প এন = 1450 আর/মিনিটের রেটেড গতি | ||||||||||
| কিউএম³/এইচ | এইচ (এম) | এন% | এনপিএসএইচএম | Y = 1.00 | কিউএম³/এইচ | এইচ (এম) | এন% | এনপিএসএইচএম | Y = 1.00 | ||||
| মোটর শক্তি এবং মডেল কেডব্লিউ | মোটর শক্তি এবং মোড | ||||||||||||
| কেডব্লিউ | |||||||||||||
| 25-200 | A | 11.5 | 49 | 42 | 1.5 | 5.5 | Y132S1-2 | 5.8 | 12 | 36 | 0.6 | 1.1 | Y9os-4 |
| B | 10.5 | 42 | 4 | Y112M-2 | 5.4 | 11 | |||||||
| C | 9 | 36 | 3 | Y100L-2 | 4.6 | 8.5 | |||||||
| D | 7.5 | 28 | 2.2 | Y90l-12 | 4 | 6.5 | |||||||
| E | 5.5 | 16 | 1.5 | Y90s-2 | 3 | 4 | |||||||
| 25-250 | A | 10.5 | 80 | 28 | 1.2 | 11 | Y160M1-2 | 7.5 | 18 | 23 | 1 | 2.2 | Y100L1-4 |
| B | 9.7 | 68 | 7.5 | Y132S2-2 | 7 | 16 | 2.2 | Y100L1-4 | |||||
| C | 9 | 50 | 5.5 | Y132S1-2 | 6.5 | 11.5 | 2.2 | Y100L1-4 | |||||
| D | 8.5 | 30 | 4 | Y112M-2 | 6 | 6.5 | 1.1 | Y90s-4 | |||||
| E | |||||||||||||
| 25-315 | A | 18.5 | 130 | 28 | 1.2 | 30 | Y200L1-2 | 9.5 | 32 | 25 | 0.7 | 5.5 | Y132S-4 |
| B | 17.5 | 115 | 30 | Y200L1-2 | 8.7 | 29 | 4.0 | Y112M-4 | |||||
| C | 16 | 100 | 22 | Y180M-2 | 7.5 | 25 | 3.0 | Y100L2-4 | |||||
| D | 14 | 90 | 18.5 | Y160l1-2 | 7 | 22 | 3.0 | Y100L2-4 | |||||
| E | 13 | 80 | 18.5 | T160L1-2 | 6.8 | 20 | 3.0 | Y100L2-4 | |||||
| F | 11.5 | 67 | 15 | Y160M2-2 | 6 | 16 | 2.2 | Y100L1-4 | |||||
| 40-160 | A | 2 বি | 33 | 62 | 3 | 5.5 | Y132S1-2 | 14 | 8 | 59 | 0.8 | 1.1 | Y90s-4 |
| B | 25.6 | 29 | 4 | Y112M-2 | 13 | 7 | |||||||
| C | 22 | 22 | 2.2 | Y90l-2 | 11 | 5.5 | |||||||
| D | 20 | 16 | 9.5 | 4.5 | |||||||||
| 40-200 | A | 29 | 53 | 58 | 2.2 | 11 | Y160M1-2 | 14.5 | 13 | 55 | 0.8 | 1.5 | Y90l-2 |
| B | 26 | 47 | 7.5 | Y132922 | 13 | 11.5 | 1.1 | Y90s-4 | |||||
| C | 22 | 39 | 5.5 | Y132S1-2 | 11.5 | 9 | |||||||
| D | 18 | 20 | 4 | Y112H-2 | 9.5 | 7 | 1.1 | Y90s-4 | |||||
| 40-250 | A | 32 | 78 | 53 | 2.5 | 18.5 | Y160L-2 | 16 | 19.5 | 49.5 | 0.8 | 3 | Y100L24 |
| B | 30 | 72 | 15 | Y160M2-2 | 15 | 18 | 2.2 | Y100L1-4 | |||||
| C | 24 | 60 | 11 | Y160M12 | 12.5 | 14 | 1.5 | Y90l.4 | |||||
| D | 21 | 47 | 7.5 | Y132S2-2 | 10.5 | 1 | 1.1 | Y908-4 | |||||
| 40-315 | A | 42 | 115 | 46 | 1.3 | 37 | Y200L2-2 | 21 | 29 | 42 | 0.5 | 5.5 | Y132s 4 |
| B | 40 | 107 | 30 | Y200L1-2 | 20 | 26.5 | |||||||
| C | 34 | 81 | 22 | Y180M-2 | 17.5 | 20 | 4 | Y112M-4 | |||||
| D | 25 | 61 | 15 | Y160nm2-2 | 15 | 15 | 3 | Y100L2-4 | |||||
| 50-160 | A | 50 | 34 | 71 | 2.1 | 11 | T160M1-2 | 25 | 8.4 | 69 | 0. বি | 1.5 | Y90l-4 |
| B | 45 | 29 | 7.5 | Y132S2-2 | 22.5 | 7 | |||||||
| C | 38 | 22 | 5.5 | Y132S1-2 | 19 | 5.5 | 1.1 | Y90s-4 | |||||
| D | 31 | 17 | 3 | Y100L-2 | 16.5 | 4 | |||||||
| 50-200 | A | 62 | 52 | 68 | 2.6 | 18.5 | Y160L-2 | 31 | 13 | 65.5 | 0.7 | 3 | Y100L2-4 |
| B | 56 | 46 | 15 | Y160n2-2 | 28.5 | 11.5 | 2.2 | Y100L1-4 | |||||
| C | 49 | 37 | 11 | Y160n1-2 | 25 | 1.5 | Y90l-4 | ||||||
| D | 43 | 28 | 7.5 | Y13292-2 | 22 | 7 | 1.1 | Y903-4 | |||||
| 50-250 | A | 70 | 82 | 65 | 2.4 | 30 | Y200L1-2 | 35 | 20 | 62.5 | 0.7 | 4 | Y112M-4 |
| B | 33 | 18.5 | |||||||||||
| C | 60 | 60 | 22 | T180M-2 | 30 | 15 | 3 | Y100L2-4 | |||||
| D | 50 | 45 | 15 | Y160M2-2 | 26 | 11 | 2.2 | Y100L1-4 | |||||
| 50-315 | A | 87 | 115 | 56 | 2.1 | 55 | T250H-2 | 44 | 28 | 53 | 0.5 | 11 | Y160M-4 |
| B | 80 | 100 | 45 | Y223M-2 | 40 | 24 | 7.5 | Y132m-4 | |||||
| C | 70 | 78 | 30 | Y2001.12 | 35 | 19 | 5.5 | Y132s 4 | |||||
| D | 57 | 57 | 22 | Y180H 2 | 30 | 14 | 3 | Y100L24 | |||||
| 50-400 | A | 82 | 194 | 48 | 2 | 110 | 7315S-2 | 41 | 48 | 45 | 0.5 | 15 | Y160L-4 |
| B | 7 বি | 175 | 90 | T28oh 2 | 39 | 43 | |||||||
| C | 70 | 140 | 75 | Y280s-2 | 35 | 34 | 11 | Y160M-4 | |||||
| D | 60 | 102 | 45 | Y223M-2 | 30 | 25 | 7.5 | Y132m-4 | |||||
