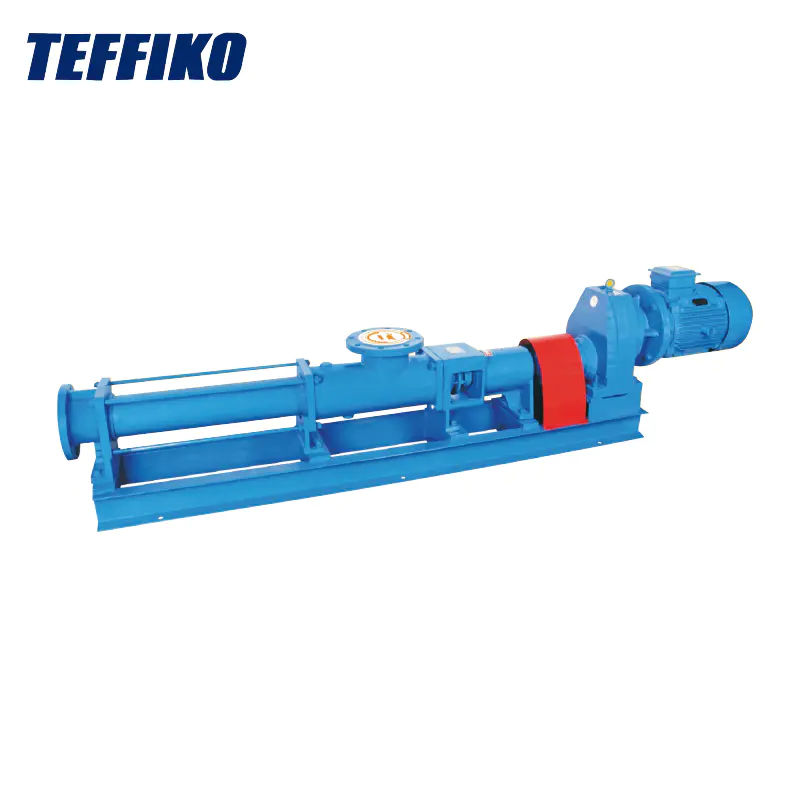

টেফিকো জেনারেল টাইপের একক স্ক্রু পাম্পগুলি নিম্নলিখিত কাজের শর্তগুলির জন্য উপযুক্ত:
High উচ্চ পরিবহন - সান্দ্রতা মিডিয়া: পাম্পের আকারের উপর নির্ভর করে মিডিয়ার সান্দ্রতা 20,000 থেকে 200,000 এমপিএ · এস পর্যন্ত।
Solid শক্ত কণা বা তন্তুযুক্ত মিডিয়া পরিবহন: সর্বাধিক কণার আকার 16 মিমি, দীর্ঘতম ফাইবারের দৈর্ঘ্য 100 মিমি। শক্ত - পর্বের সামগ্রী সাধারণত 40% হয় এবং যখন মিডিয়াতে শক্তগুলি পাউডার আকারে থাকে তখন এটি 60% বা এমনকি আরও বেশি পৌঁছতে পারে।
● অবিচ্ছিন্ন এবং স্থিতিশীল পরিবহন: পারস্পরিক পাম্পগুলির মতো পর্যায়ক্রমিক চাপের ওঠানামা নেই।
● নিম্ন - আন্দোলন পরিবহন: এটি মিডিয়ার অন্তর্নিহিত কাঠামোর ক্ষতি করে না।
● সন্তোষজনক কম - শব্দের প্রয়োজনীয়তা।
একক - স্ক্রু পাম্পের কাঠামো চিত্রগুলি

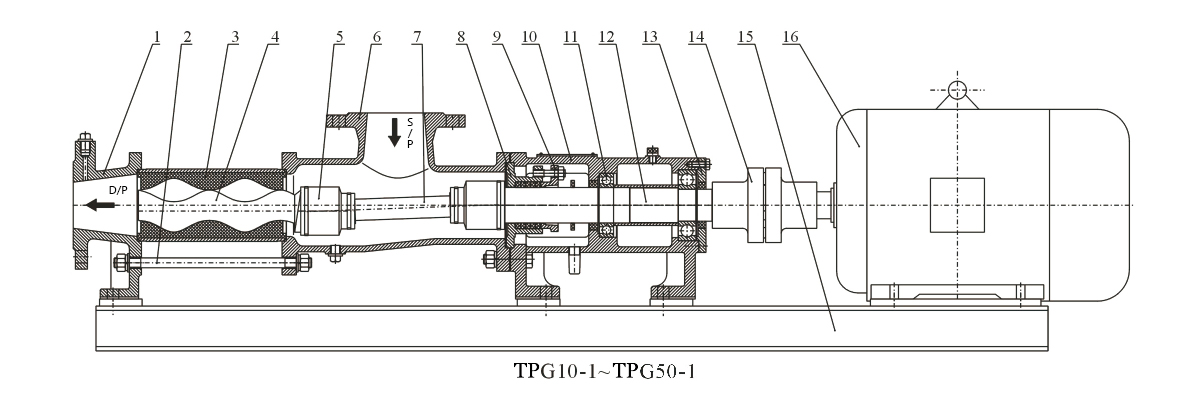

1. ডিসচার্জ বডি 2.টি রড 3. স্টেটর 4. স্কু শ্যাফ্ট 5. ইউনিভার্সাল জয়েন্ট অ্যাসেমব্লি 6. ফিড বডি 7. সংযোগ শ্যাফ্ট 8. সিয়াল সিট 9. প্যাকিং গ্রন্থি 10. বিয়ারিং হাউজিং 11. বিয়ারিং 12. ড্রাইভ শ্যাফ্ট 13. বিয়ারিং কভার 14. বেজি 16.

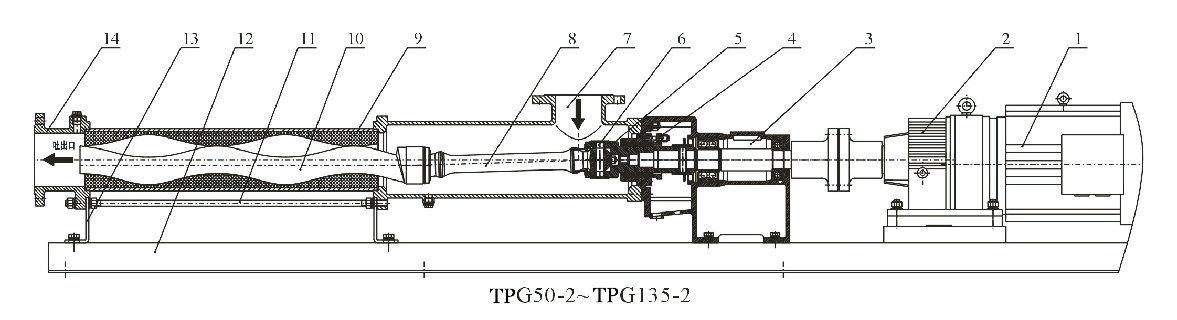

1. মোটর 2.gearbox 3. বিয়ারিং ফ্রেম উপাদান 4. প্যাকিং সিল উপাদান 5. এক্সটেনশন শ্যাফ্ট 6. ইউনিভার্সাল যৌথ উপাদান 7. সাকশন চেম্বার 8. সংযোগ রড 9. স্টেটর 10. রোটার 11.টি রড 12.বেস 13.সুপোর্ট বডি 14. ডিসচার্জ বডি

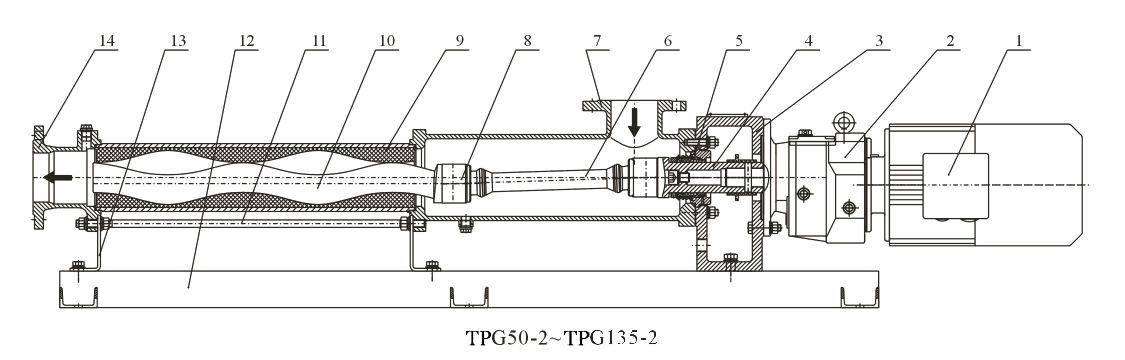

1. মোটর 2.gearbox 3. ডাইরেক্ট-কানেকশন সাপোর্ট 4. এক্সটেনশন শ্যাফ্ট 5. মেকানিকাল সিল অ্যাসেমব্লিং 6. কনকেনেক্টিং রড 7. সাকশন চেম্বার 8. ইউনিভার্সাল যৌথ সমাবেশ 9. স্টেটর 10. রোটার 11.টি রড 12.বেস 13. ডিসচার্জ বডি ডিসচার্জ বডি
অ্যাপ্লিকেশন ক্ষেত্র
● পরিবেশ সুরক্ষা ক্ষেত্র: শিল্প ও ঘরোয়া নিকাশী পরিবহনের জন্য উপযুক্ত, পাশাপাশি স্ল্যাজ - শক্ত কণা এবং সংক্ষিপ্ত তন্তুযুক্ত ভরা টার্বিড জল।
● শিপ বিল্ডিং শিল্প: জাহাজের নীচে পরিষ্কার এবং পরিবহনের জন্য যেমন তেল - জলের মিশ্রণ, তেল স্ল্যাজ এবং তৈলাক্ত নিকাশী পরিবহনের জন্য ব্যবহৃত।
● পেট্রোলিয়াম শিল্প: অপরিশোধিত তেল, তেল - জলের মিশ্রণ এবং কয়লাযুক্ত মিথেন - জলের মিশ্রণ পরিবহন করে।
● ফার্মাসিউটিক্যাল এবং ডেইলি রাসায়নিক শিল্প: বিভিন্ন সান্দ্র স্লারি, ইমালসন এবং মলম জানাতে পারে - কসমেটিকস টাইপ করতে পারে।
● খাদ্য ক্যানিং শিল্প: সান্দ্র স্টার্চ, ভোজ্য তেল, মধু, জাম এবং ক্রিম পরিবহন করতে পারে।
● ব্রিউং শিল্প: ফেরেন্টেড সান্দ্র স্লারি, পুরু ডিস্টিলারের শস্য, খাদ্য পণ্যগুলির অবশিষ্টাংশ এবং বিভিন্ন শক্ত গলদা সহ মিউকাস তরল পরিবহনের জন্য উপযুক্ত।
● নির্মাণ শিল্প: সিমেন্ট মর্টার, চুন মর্টার এবং আবরণগুলির মতো প্যাসিটি পদার্থ স্প্রে এবং পরিবহনের জন্য ব্যবহৃত।
● খনন শিল্প: ভূগর্ভস্থ জল এবং স্লারি ড্রেন - মাটিতে খনিগুলিতে শক্ত কণাযুক্ত মরা নিকাশী।
● রাসায়নিক শিল্প: হেলিকাল পাম্প বিভিন্ন সাসপেনশন, তেল, কলয়েডাল স্লারি এবং আঠালো পরিবহন করে।
● মুদ্রণ এবং কাগজ - তৈরি শিল্প: ওয়ালপেপারের জন্য উচ্চ - সান্দ্রতা কালি এবং পিভিসি প্লাস্টিকের পেস্টগুলি জানাতে পারে।
● শিল্প বয়লার এবং বিদ্যুৎকেন্দ্র: সর্পিল পাম্প কয়লা - জল স্লারি পরিবহনের জন্য ব্যবহৃত হয়।
পারফরম্যান্স প্যারামিটার টেবিল
| না | পাম্প মডেল | প্রবাহ m³/এইচ | চাপ এমপিএ | রেটেড স্পিড আরপিএম | মোটর পাওয়ার কেডব্লিউ | এনলেট ব্যাস মিমি | আউটলেট ক্যালিবার এমএম | ফাংশন |
| 1 | টিপিজি 10-1-ভি | 0.1 | 0.6 | 960 | 0.55 | 25 | 25 | পরিবহন পাম |
| 2 | টিপিজি 13-1-ভি | 0.4 | 0.6 | 960 | 0.55 | 25 | 25 | পরিবহন পাম |
| 3 | টিপিজি 15-1-ভি | 0.6 | 0.6 | 960 | 0.75 | 25 | 25 | পরিবহন পাম |
| 4 | টিপিজি 20-1-ভি | 0.8 | 0.6 | 960 | 0.75 | 25 | 25 | পরিবহন পাম |
| 5 | টিপিজি 25-1-ভি | 2 | 0.6 | 960 | 1.5 | 32 | 25 | পরিবহন স্ল্যাজ |
| 6 | টিপিজি 30-1-ভি | 5 | 0.6 | 960 | 2.2 | 50 | 40 | পরিবহন স্ল্যাজ |
| 7 | টিপিজি 35-1-ভি | 8 | 0.6 | 960 | 3 | 65 | 50 | পরিবহন স্ল্যাজ |
| 8 | টিপিজি 40-1-ভি | 12 | 0.6 | 960 | 4 | 80 | 65 | পরিবহন স্ল্যাজ |
| 9 | টিপিজি 50-1-ভি | 20 | 0.6 | 960 | 5.5 | 100 | 80 | পরিবহন স্ল্যাজ |
| 10 | টিপিজি 60-1-ভি | 30 | 0.6 | 960 | 11 | 125 | 100 | পরিবহন স্ল্যাজ |
8-মেরু মোটর সহ টিপিজি-টাইপ পাম্পের নির্বাচন (লো-ভোল্টেজ ফার্স্ট-স্টেজ স্লাজ ইনলেট পাম্প)
| না | পাম্প মডেল | প্রবাহ m³/এইচ | চাপ এমপিএ | রেটেড স্পিড আরপিএম | মোটর পাওয়ার কেডব্লিউ | ইনলেট ব্যাস মিমি | আউটলেট ক্যালিবার এমএম | ফাংশন |
| 1 | টিপিজি 10-1-ভি | 0.08 | 0.6 | 720 | 0.55 | 25 | 25 | পরিবহন পাম |
| 2 | টিপিজি 13-1-ভি | 0.3 | 0.6 | 720 | 0.55 | 25 | 25 | পরিবহন পাম |
| 3 | টিপিজি 15-1-ভি | 0.45 | 0.6 | 720 | 0.55 | 25 | 25 | পরিবহন পাম |
| 4 | টিপিজি 20-1-ভি | 0.6 | 0.6 | 720 | 0.55 | 25 | 25 | পরিবহন পাম |
| 5 | টিপিজি 25-1-ভি | 1.5 | 0.6 | 720 | 1.1 | 32 | 25 | পরিবহন স্ল্যাজ |
| 6 | টিপিজি 30-1-ভি | 4 | 0.6 | 720 | 2.2 | 50 | 40 | পরিবহন স্ল্যাজ |
| 7 | টিপিজি 35-1-ভি | 6 | 0.6 | 720 | 2.2 | 65 | 50 | পরিবহন স্ল্যাজ |
| 8 | টিপিজি 40-1-ভি | 9 | 0.6 | 720 | 3 | 80 | 65 | পরিবহন স্ল্যাজ |
| 9 | টিপিজি 50-1-ভি | 15 | 0.6 | 720 | 4 | 100 | 80 | পরিবহন স্ল্যাজ |
| 10 | টিপিজি 60-1-ভি | 25 | 0.6 | 720 | 7.5 | 125 | 100 | পরিবহন স্ল্যাজ |
| 11 | টিপিজি 70-1-ভি | 40 | 0.6 | 720 | 11 | 150 | 125 | পরিবহন স্ল্যাজ |
| 12 | টিপিজি 85-1-ভি | 50 | 0.6 | 720 | 15 | 150 | 150 | পরিবহন স্ল্যাজ |
| না | পাম্প মোড | প্রবাহ m³/এইচ | চাপ এমপিএ | রেটেড স্পিড আরপিএম | মোটর পাওয়ার কেডব্লিউ | এনলেট ব্যাস মিমি | আউটলেট ক্যালিবার এমএম | ফাংশন |
| 1 | টিপিজি 10-2-ভি | 0.1 | 1.2 | 960 | 0.55 | 25 | 25 | পরিবহন পাম |
| 2 | টিপিজি 13-2-ভি | 0.4 | 1.2 | 960 | 1.1 | 25 | 25 | পরিবহন পাম |
| 3 | টিপিজি 15-2-ভি | 0.6 | 1.2 | 960 | 1.1 | 25 | 25 | পরিবহন পাম |
| 4 | টিপিজি 20-2-ভি | 0.8 | 1.2 | 960 | 1.5 | 25 | 25 | পরিবহন পাম |
| 5 | টিপিজি 25-2-ভি | 2 | 1.2 | 960 | 2.2 | 32 | 25 | পরিবহন স্ল্যাজ |
| 6 | টিপিজি 30-2-ভি | 5 | 1.2 | 960 | 3 | 50 | 40 | পরিবহন স্ল্যাজ |
| 7 | টিপিজি 35-2-ভি | 8 | 1.2 | 960 | 4 | 65 | 50 | পরিবহন স্ল্যাজ |
| 8 | টিপিজি 40-2-ভি | 12 | 1.2 | 960 | 5.5 | 80 | 65 | পরিবহন স্ল্যাজ |
| 9 | টিপিজি 50-2-ভি | 20 | 1.2 | 960 | 7.5 | 100 | 80 | পরিবহন স্ল্যাজ |
| 10 | টিপিজি 60-2-ভি | 30 | 1.2 | 960 | 15 | 125 | 100 | পরিবহন স্ল্যাজ |
8-মেরু মোটর সহ টিপিজি-টাইপ পাম্পের নির্বাচন (লো-ভোল্টেজ দ্বিতীয়-স্টেজ স্লাজ ইনলেট পাম্প)
| না। | পাম্প মডেল | প্রবাহ m³/এইচ | চাপ এমপিএ | রেটেড স্পিড আরপিএম | মোটর পাওয়ার কেডব্লিউ | ইনলেট ব্যাস মিমি | আউটলেট ক্যালিবার এমএম | ফাংশন |
| 1 | টিপিজি 10-2-ভি | 0.08 | 1.2 | 720 | 0.55 | 25 | 25 | পরিবহন পাম |
| 2 | টিপিজি 13-2-ভি | 0.3 | 1.2 | 720 | 0.75 | 25 | 25 | পরিবহন পাম |
| 3 | টিপিজি 15-2-ভি | 0.45 | 1.2 | 720 | 1.1 | 25 | 25 | পরিবহন পাম |
| 4 | টিপিজি 20-2-ভি | 0.6 | 1.2 | 720 | 1.1 | 25 | 25 | পরিবহন পাম |
| 5 | টিপিজি 25-2-ভি | 1.5 | 1.2 | 720 | 1.5 | 32 | 25 | পরিবহন স্ল্যাজ |
| 6 | টিপিজি 30-2-ভি | 4 | 1.2 | 720 | 2.2 | 50 | 40 | পরিবহন স্ল্যাজ |
| 7 | টিপিজি 35-2-ভি | 6 | 1.2 | 720 | 3 | 65 | 50 | পরিবহন স্ল্যাজ |
| 8 | টিপিজি 40-2-ভি | 9 | 1.2 | 720 | 4 | 80 | 65 | পরিবহন স্ল্যাজ |
| 9 | টিপিজি 50-2-ভি | 15 | 1.2 | 720 | 7.5 | 100 | 80 | পরিবহন স্ল্যাজ |
| 10 | টিপিজি 60-2-ভি | 25 | 1.2 | 720 | 11 | 125 | 100 | পরিবহন স্ল্যাজ |
| 11 | টিপিজি 70-2-ভি | 40 | 1.2 | 720 | 18.5 | 150 | 125 | পরিবহন স্ল্যাজ |
| না। | পাম্প মডেল | প্রবাহ m³/এইচ | চাপ এমপিএ | রেটেড স্পিড আরপিএম | মোটর পাওয়ার কেডব্লিউ | ইনলেট ব্যাস মিমি | আউটলেট ক্যালিবার এমএম | ফাংশন |
| 1 | টিপিজি 10-2-ভি | 0.1 | 1.2 | 960 | 0.55 | 25 | 25 | পরিবহন পাম |
| 2 | টিপিজি 13-2-ভি | 0.4 | 1.2 | 960 | 1.1 | 25 | 25 | পরিবহন পাম |
| 3 | টিপিজি 15-2-ভি | 0.6 | 1.2 | 960 | 1.1 | 25 | 25 | পরিবহন পাম |
| 4 | টিপিজি 20-2-ভি | 0.8 | 1.2 | 960 | 1.5 | 25 | 25 | পরিবহন পাম |
| 5 | টিপিজি 25-2-ভি | 2 | 1.2 | 960 | 2.2 | 32 | 25 | পরিবহন স্ল্যাজ |
| 6 | টিপিজি 30-2-ভি | 5 | 1.2 | 960 | 3 | 50 | 40 | পরিবহন সুড |
| 7 | টিপিজি 35-2-ভি | 8 | 1.2 | 960 | 4 | 65 | 50 | পরিবহন স্ল্যাজ |
| 8 | টিপিজি 40-2-ভি | 12 | 1.2 | 960 | 5.5 | 80 | 65 | পরিবহন স্ল্যাজ |
| 9 | টিপিজি 50-2-ভি | 20 | 1.2 | 960 | 7.5 | 100 | 80 | পরিবহন স্ল্যাজ |
| 10 | টিপিজি 60-2-ভি | 30 | 1.2 | 960 | 15 | 125 | 100 | পরিবহন স্ল্যাজ |
8-মেরু মোটর সহ টিপিজি-টাইপ পাম্পের নির্বাচন (উচ্চ-ভোল্টেজ সেকেন্ড-স্টেজ স্লাজ ইনলেট পাম্প)
| না | পাম্প মডেল | প্রবাহ m³/এইচ | চাপ এমপিএ | রেটেড স্পিড আরপিএম | মোটর পাওয়ার কেডব্লিউ | ইনলেট ব্যাস মিমি | আউটলেট ক্যালিবার এমএম | ফাংশন |
| 1 | টিপিজি 10-2-ভি | 0.08 | 1.2 | 720 | 0.55 | 25 | 25 | পরিবহন পাম |
| 2 | টিপিজি 13-2-ভি | 0.3 | 1.2 | 720 | 0.75 | 25 | 25 | পরিবহন পাম |
| 3 | টিপিজি 15-2-ভি | 0.45 | 1.2 | 720 | 1.1 | 25 | 25 | পরিবহন পাম |
| 4 | টিপিজি 20-2-ভি | 0.6 | 1.2 | 720 | 1.1 | 25 | 25 | পরিবহন স্ল্যাজ |
| 5 | টিপিজি 25-2-ভি | 1.5 | 1.2 | 720 | 1.5 | 32 | 25 | পরিবহন স্ল্যাজ |
| 6 | টিপিজি 30-2-ভি | 4 | 1.2 | 720 | 2.2 | 50 | 40 | পরিবহন স্ল্যাজ |
| 7 | টিপিজি 35-2-ভি | 6 | 1.2 | 720 | 3 | 65 | 50 | পরিবহন স্ল্যাজ |
| 8 | টিপিজি 40-2-ভি | 9 | 1.2 | 720 | 4 | 80 | 65 | পরিবহন স্ল্যাজ |
| 9 | টিপিজি 50-2-ভি | 15 | 1.2 | 720 | 7.5 | 100 | 80 | পরিবহন স্ল্যাজ |
| 10 | টিপিজি 60-2-ভি | 25 | 1.2 | 720 | 11 | 125 | 100 | পরিবহন স্ল্যাজ |
| 11 | টিপিজি 70-2-ভি | 40 | 1.2 | 720 | 18.5 | 150 | 125 | পরিবহন স্ল্যাজ |
