a এর জ্যামিতিক সাকশন লিফ্ট Hg এর গণনাকেন্দ্রাতিগ পাম্পপাম্প ইনস্টলেশন নকশা একটি মূল পদ্ধতি. এটি সরাসরি নির্ধারণ করে যে ক্যাভিটেশন ঘটবে কিনা, পাম্পটি স্থিরভাবে জল তুলতে পারে কিনা এবং এটি দীর্ঘ সময়ের জন্য দক্ষতার সাথে কাজ করতে পারে কিনা। অনেক ত্রুটি যেমন অপর্যাপ্ত জলের আউটপুট, উচ্চ শব্দ এবং কম্পন, ইম্পেলারের ক্ষতি, এবং ঘন ঘন সরঞ্জামের ব্যর্থতা মূলত জ্যামিতিক সাকশন লিফট Hg বা অত্যধিক ইনস্টলেশন উচ্চতার ভুল গণনা থেকে উদ্ভূত হয়।

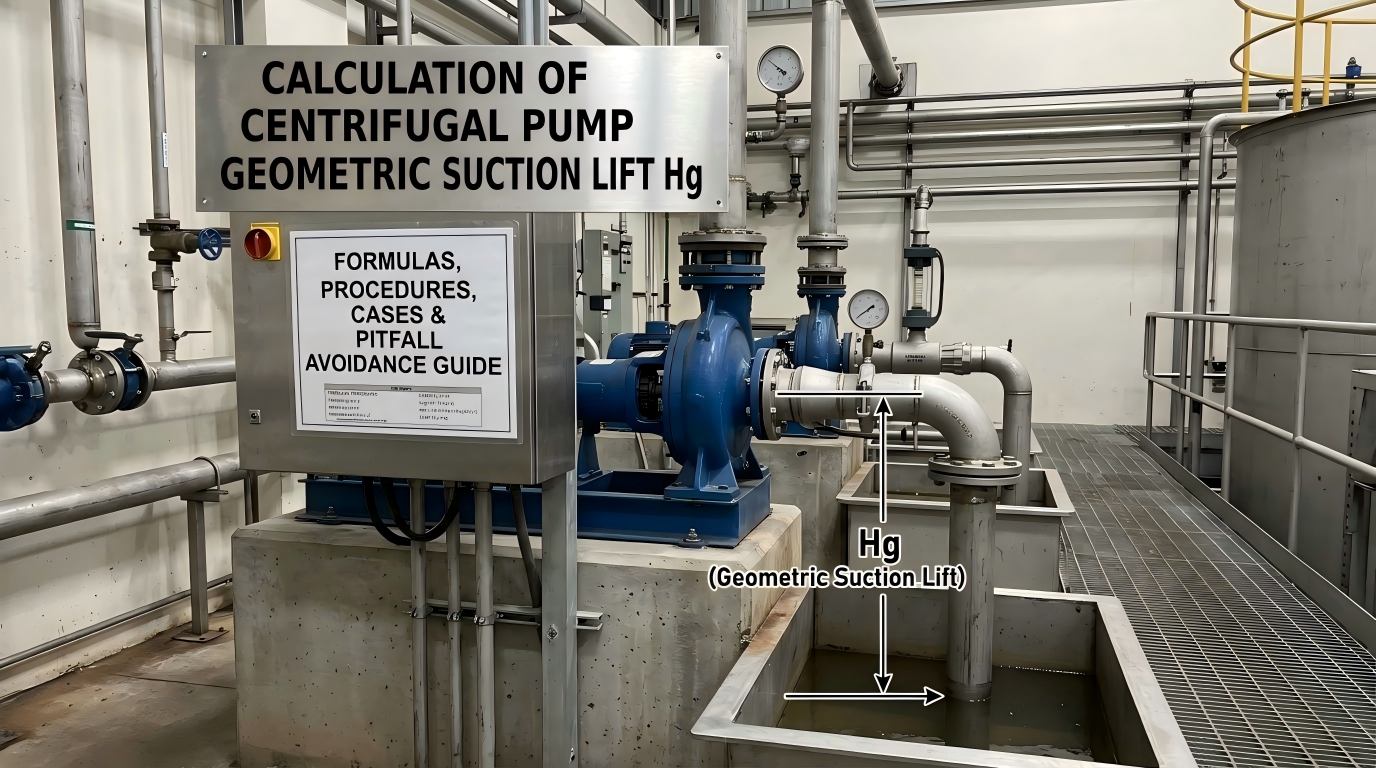

সেন্ট্রিফিউগাল পাম্পের জ্যামিতিক সাকশন লিফট Hg বলতে পাম্প ইমপেলারের কেন্দ্ররেখা এবং সাকশন ট্যাঙ্কের তরল পৃষ্ঠের মধ্যে উল্লম্ব উচ্চতার পার্থক্য বোঝায়, যা মিটার (মি) এ পরিমাপ করা হয়। এটি পাম্পের তরল স্তন্যপান ক্ষমতা বিচার এবং গহ্বর প্রতিরোধ করার জন্য একটি মূল নিয়ন্ত্রণ পরামিতি হিসাবে কাজ করে।
সাধারণ শিল্প ইনস্টলেশন বিচারের মানদণ্ড:
সংক্ষেপে, Hg ইচ্ছামত একটি ইনস্টলেশন মাত্রা হিসাবে সেট করা যাবে না। নিরাপদ, দীর্ঘমেয়াদী এবং স্থিতিশীল পাম্প অপারেশনের জন্য একটি বাধ্যতামূলক সূচক হিসাবে কাজ করে এটি সুনির্দিষ্ট গণনা এবং কাজের অবস্থা সংশোধনের মাধ্যমে প্রাপ্ত করা উচিত।
পাম্প এইচজি গণনা পাম্প নির্মাতাদের দ্বারা পরিমাপ করা দুটি প্রধান প্যারামিটারের উপর নির্ভর করে, যা নতুনদের জন্য সবচেয়ে বিভ্রান্তিকর ধারণা।
অনুমোদিত সাকশন লিফ্ট Hs বলতে পাম্প ইনলেট প্রেসার p₁-এ সর্বাধিক অনুমোদিত ভ্যাকুয়াম ডিগ্রী বোঝায়, যা সেন্ট্রিফিউগাল পাম্পের তরল সাকশন ক্ষমতাকে সরাসরি প্রতিফলিত করে।
মূল নিয়ম: Hs এর মান তাত্ত্বিক গণনা থেকে পাওয়া যায় না; এটি পরীক্ষামূলকভাবে পাম্প নির্মাতাদের দ্বারা পরিমাপ করা হয় এবং রেফারেন্সের জন্য ইঞ্জিনিয়ারিং কর্মীদের জন্য পাম্প ক্যাটালগ এবং নেমপ্লেটে তালিকাভুক্ত করা হয়।
প্রস্তুতকারকদের দ্বারা নির্দিষ্ট করা স্ট্যান্ডার্ড পরীক্ষার শর্ত: স্ট্যান্ডার্ড Hs মানটি 1.013×10⁵ Pa এর একটি আদর্শ বায়ুমণ্ডলীয় চাপের অধীনে 20°C পরিষ্কার জলের জন্য ক্যালিব্রেট করা হয়। একবার সাইটের উচ্চতা, জলের তাপমাত্রা বা পরিবাহিত মাঝারি পরিবর্তন হলে, কাজের অবস্থার রূপান্তর অবশ্যই করা উচিত। ক্যাটালগ পরামিতিগুলির সরাসরি প্রয়োগ গুরুতর গণনার ত্রুটির দিকে পরিচালিত করবে।
নেট পজিটিভ সাকশন হেড Δh, যাকে প্রয়োজনীয় নেট পজিটিভ সাকশন হেড NPSHrও বলা হয়, এটি বেশিরভাগ তেল পাম্প এবং উচ্চ-নির্ভুল শিল্প পাম্পগুলির ইনস্টলেশন উচ্চতা গণনার জন্য ব্যবহৃত হয়। এটি পাম্পের তরল স্তন্যপানের জন্য অনুমোদিত ভ্যাকুয়াম ডিগ্রীকে উপস্থাপন করে, অর্থাৎ, মিটারের একক সহ পাম্পের চূড়ান্ত অনুমোদনযোগ্য ইনস্টলেশন উচ্চতা।
Hs পরামিতিগুলির সাথে সামঞ্জস্যপূর্ণ, ক্যাটালগে তালিকাভুক্ত NPSHr মাধ্যম হিসাবে 20°C পরিষ্কার জল দিয়ে পরীক্ষা করা হয়। তেল, রাসায়নিক তরল এবং অন্যান্য বিশেষ মিডিয়া বহন করার সময় পৃথক সংশোধন প্রয়োজন।
অন-সাইট ইঞ্জিনিয়ারিং ব্যবহারের জন্য সরলীকৃত সাকশন লিফট অনুমান সূত্র:
সাকশন লিফট = স্ট্যান্ডার্ড বায়ুমণ্ডলীয় চাপ জলের কলাম (10.33 মিটার) − প্রয়োজনীয় NPSHr Δh − নিরাপত্তা মার্জিন (0.5 মিটার)
স্ট্যান্ডার্ড বায়ুমণ্ডলীয় চাপ 10.33 মিটারের একটি ভ্যাকুয়াম পাইপলাইন উচ্চতা সমর্থন করতে পারে। 0.5-মিটার নিরাপত্তা মার্জিন হল একটি ব্যাপকভাবে গৃহীত শিল্প মানদণ্ড যাতে কাজের অবস্থার অস্থিরতার কারণে তাত্ক্ষণিক ক্যাভিটেশন এড়ানো যায়।
অন-সাইট ইঞ্জিনিয়ারিংয়ের জন্য, সরঞ্জামের ধরন এবং গণনার পরিস্থিতির উপর ভিত্তি করে সূত্রগুলিকে সুনির্দিষ্ট গণনা সূত্র এবং দ্রুত অনুমান সূত্রে বিভক্ত করা হয়, যা সমস্ত পরিষ্কার জলের পাম্প, তেল পাম্প এবং রাসায়নিক পাম্পের জন্য প্রযোজ্য।
Hg = (Pa − Pv) / ρg − NPSHr − hw
এই সূত্রটি বেশিরভাগ কেন্দ্রাতিগ পাম্পের সুনির্দিষ্ট গণনার ক্ষেত্রে প্রযোজ্য এবং ডিজাইন ইনস্টিটিউট এবং নির্মাণ দলগুলির জন্য এটি পছন্দের সূত্র।
Hg = Hs1 − hw
Hs1 এর অর্থ হল বাস্তব কাজের অবস্থার জন্য সংশোধন করা অনুমোদিত সাকশন লিফট; hw স্তন্যপান পাইপলাইনের মোট মাথার ক্ষতির প্রতিনিধিত্ব করে। এই সূত্রটি সরাসরি প্রয়োগ করা যেতে পারে যখন বেগের মাথা নগণ্য হয়।
Hg = 10.33 − Δh − 0.5
সময় দক্ষতার জন্য দ্রুত অন-সাইট যাচাইকরণ, সরঞ্জাম পরিদর্শন এবং প্রাথমিক স্কিম ডিজাইনের জন্য উপযুক্ত।
পরামিতি সংজ্ঞা:
নির্মাতাদের দ্বারা প্রদত্ত ক্যাটালগ Hs মান শুধুমাত্র মান বায়ুমণ্ডলীয় চাপের অধীনে 20°C পরিষ্কার জলে প্রযোজ্য। অন-সাইট কাজের অবস্থা ভিন্ন হলে রূপান্তর বাধ্যতামূলক, একটি লিঙ্ক যেখানে 90% ইঞ্জিনিয়ারিং কর্মীরা ভুল করে।
Hs1 = Hs + Ha − 10.33 − Hv + 0.24
দ্বি-পদক্ষেপ রূপান্তর প্রয়োজন:
ধাপ 1: Hs1 পেতে উপরের পরিষ্কার জলের সূত্র দিয়ে ক্যাটালগ Hs মান সংশোধন করুন।
ধাপ 2: বিশেষ মাধ্যমের ঘনত্ব, সান্দ্রতা এবং বাষ্পীভবন বৈশিষ্ট্যের উপর ভিত্তি করে Hs1-এ সেকেন্ডারি সংশোধন করুন যাতে মাঝারিটির সাথে সামঞ্জস্যপূর্ণ সাকশন লিফ্ট পাওয়া যায়, তারপর গণনার বিচ্যুতির কারণে সৃষ্ট সরঞ্জামের ত্রুটিগুলি এড়াতে ফলাফলটিকে Hg গণনা সূত্রে প্রতিস্থাপন করুন।
প্রদত্ত শর্ত: একটি সেন্ট্রিফিউগাল পাম্পের প্রয়োজনীয় NPSHr Δh = 4.0 মিটার, মাঝারিটি আদর্শ কাজের অবস্থার অধীনে পরিষ্কার জল।
গণনা প্রক্রিয়া:
সাকশন লিফট = 10.33 − 4.0 − 0.5 = 5.83 মি
উপসংহার: এই পাম্পের নিরাপদ ইনস্টলেশন উচ্চতা অবশ্যই 5.83 মিটারের কম হতে হবে।
প্রদত্ত শর্ত: ক্যাটালগ অনুমোদিত সাকশন লিফ্ট Hs = 5.7 মিটার, মোট সাকশন পাইপলাইন রেজিস্ট্যান্স hw = 1.5 mH₂O, স্থানীয় বায়ুমণ্ডলীয় চাপ = 9.81×10⁴ Pa, বেগ হেড উপেক্ষা করা হয়েছে। যথাক্রমে 20°C পরিষ্কার জল এবং 80°C গরম জলের জন্য অনুমোদিত জ্যামিতিক সাকশন লিফ্ট গণনা করুন৷
স্থানীয় বায়ুমণ্ডলীয় চাপ প্রস্তুতকারকের স্ট্যান্ডার্ড পরীক্ষার অবস্থার কাছাকাছি, তাই কোনও Hs সংশোধনের প্রয়োজন নেই।
Hg = Hs − hw = 5.7 − 1.5 = 4.2 মি
উপসংহার: 20 ডিগ্রি সেলসিয়াস পরিষ্কার জলের জন্য, নিরাপদ অপারেশনের জন্য পাম্প ইনস্টলেশনের উচ্চতা 4.2 মিটারের বেশি হবে না।
উচ্চ-তাপমাত্রার জলের জন্য Hs সংশোধন বাধ্যতামূলক। টেবিলের ডেটা দেখুন: 80°C জলের স্যাচুরেটেড বাষ্পের চাপ = 47.4 kPa, সংশ্লিষ্ট Hv = 4.83 mH₂O; স্থানীয় বায়ুমণ্ডলীয় চাপ Ha ≈ 10 mH₂O।
Hs1 = 5.7 + 10 − 10.33 − 4.83 + 0.24 = 0.78 মি
ইনস্টলেশনের উচ্চতা গণনা করার জন্য সংশোধন করা Hs1 প্রতিস্থাপন করুন:
Hg = Hs1 − hw = 0.78 − 1.5 = −0.72 মি
মূল উপসংহার: একটি নেতিবাচক Hg মান মানে এই উচ্চ-তাপমাত্রা কাজের অবস্থার অধীনে সাকশন লিফট ইনস্টলেশন নিষিদ্ধ; প্লাবিত স্তন্যপান ইনস্টলেশন বাধ্যতামূলক. পাম্পের বডি ট্যাঙ্কের তরল পৃষ্ঠের কমপক্ষে 0.72 মিটার নীচে থাকতে হবে, অন্যথায় গুরুতর গহ্বর এবং স্তন্যপান হ্রাস ঘটবে।
এই মূল বিষয়গুলি আয়ত্ত করা ইনস্টলেশন স্কিমগুলির দ্রুত অপ্টিমাইজেশন এবং ক্যাভিটেশন ত্রুটিগুলির মূল কারণ প্রতিরোধের অনুমতি দেয়:
উচ্চতা এবং জলের তাপমাত্রার জন্য সংশোধন ছাড়াই মূল ক্যাটালগ Hs এবং NPSHr প্যারামিটারগুলির সরাসরি ব্যবহার, যা সম্পূর্ণরূপে বিকৃত গণনার ফলাফলের দিকে পরিচালিত করে।
স্তন্যপান পাইপলাইন হেড লস অবহেলা, শুধুমাত্র তাত্ত্বিক গণনার উপর নির্ভর করে, অত্যধিক প্রকৃত ইনস্টলেশন উচ্চতা এবং পাম্প cavitation ফলে।
কোনো নিরাপত্তা মার্জিন সংরক্ষিত নেই, গণনাকৃত সীমা মানতে ইনস্টলেশন। পাইপলাইন স্কেলিং বা কাজের অবস্থার ওঠানামার পর অবিলম্বে ক্যাভিটেশন ঘটে।
উচ্চ-তাপমাত্রার মিডিয়া এবং উচ্চ-উচ্চতা অ্যাপ্লিকেশনের জন্য জোরপূর্বক সাকশন লিফট ইনস্টলেশন, নেতিবাচক Hg মান দ্বারা নির্দেশিত প্লাবিত সাকশন প্রয়োজনীয়তা উপেক্ষা করে।
গৌণ মাঝারি সংশোধন ছাড়াই তেল এবং রাসায়নিক মিডিয়াতে পরিষ্কার জলের সূত্রের সরাসরি প্রয়োগ।
একটি নেতিবাচক Hg মানে পাম্প সাকশন লিফট ইনস্টলেশনের মাধ্যমে তরল আঁকতে পারে না। ফ্লাডড সাকশন লেআউট প্রয়োজন, পাম্প ইনলেট সেন্টারলাইনটি সাকশন ট্যাঙ্কের তরল পৃষ্ঠের নীচে অবস্থিত যাতে বায়ু প্রবেশ এবং গহ্বরের ঝুঁকি সম্পূর্ণরূপে দূর হয়। এই লেআউটটি উচ্চ-তাপমাত্রার জল, রাসায়নিক তরল পরিবহন এবং উচ্চ-উচ্চতা অ্যাপ্লিকেশনের জন্য ব্যাপকভাবে ব্যবহৃত হয়।
ক্যাটালগ Hs মান হল পরীক্ষামূলক ডেটা শুধুমাত্র মান বায়ুমণ্ডলীয় চাপে 20°C পরিষ্কার জলের জন্য ক্রমাঙ্কিত। সাইটের উচ্চতা, জলের তাপমাত্রা বা পরিবাহিত মাঝারি তরল বাষ্পের চাপ এবং বায়ুমণ্ডলীয় চাপের যে কোনও পরিবর্তন, গণনার জন্য Hs ব্যবহার করার আগে কাজের অবস্থার রূপান্তর বাধ্যতামূলক করে।
একটি বৃহত্তর প্রয়োজনীয় NPSHr Δh দুর্বল অ্যান্টি-ক্যাভিটেশন কর্মক্ষমতা এবং নিম্ন অনুমোদনযোগ্য ইনস্টলেশন উচ্চতার সাথে মিলে যায়। একটি ছোট NPSHr ভাল তরল স্তন্যপান ক্ষমতা এবং উচ্চতর অনুমোদনযোগ্য ইনস্টলেশন উচ্চতা প্রদান করে।
সাইটের অনিশ্চয়তার মধ্যে রয়েছে জলের তাপমাত্রার ওঠানামা, পাইপলাইন স্কেলিং, প্রবাহের তারতম্য এবং চাপের বিচ্যুতি। একটি সংরক্ষিত 0.5 মিটার নিরাপত্তা মার্জিন তাত্ক্ষণিক গহ্বর প্রতিরোধ করে এবং দীর্ঘমেয়াদী স্থিতিশীল সরঞ্জাম অপারেশন নিশ্চিত করে।
সেন্ট্রিফিউগাল পাম্প জ্যামিতিক সাকশন লিফ্ট Hg কেন্দ্র দুটি মূল প্যারামিটারে গণনা: অনুমোদিত সাকশন লিফট Hs এবং প্রয়োজনীয় NPSHr Δh। দ্রুত অনুমান স্ট্যান্ডার্ড কাজের অবস্থার জন্য কাজ করে, যখন জলের তাপমাত্রা, উচ্চতা এবং মাঝারি সংশোধন করা অ-মানক পরিস্থিতিগুলির জন্য বাধ্যতামূলক। Hg-এর ধনাত্মক বা ঋণাত্মক মান সরাসরি নির্ধারণ করে যে সাকশন লিফট বা ফ্লাডড সাকশন ইনস্টলেশন গৃহীত হয়েছে কিনা, যা পাম্প ক্যাভিটেশন, অস্বাভাবিক শব্দ, অপর্যাপ্ত জলের আউটপুট এবং ইম্পেলারের ক্ষতি এড়াতে চাবিকাঠি হিসেবে কাজ করে। ইঞ্জিনিয়ারিং অ্যাপ্লিকেশনের জন্য, অসংশোধিত ক্যাটালগ পরামিতিগুলির সরাসরি ব্যবহার এবং তাত্ত্বিক সীমা মানতে ইনস্টলেশন কঠোরভাবে নিষিদ্ধ। দক্ষ, স্থিতিশীল এবং দীর্ঘমেয়াদী পাম্প অপারেশনের গ্যারান্টি দেওয়ার জন্য সাইটে কাজের অবস্থা সংশোধন এবং সংরক্ষিত সুরক্ষা মার্জিনের সাথে সুনির্দিষ্ট গণনা প্রয়োজন।
-
