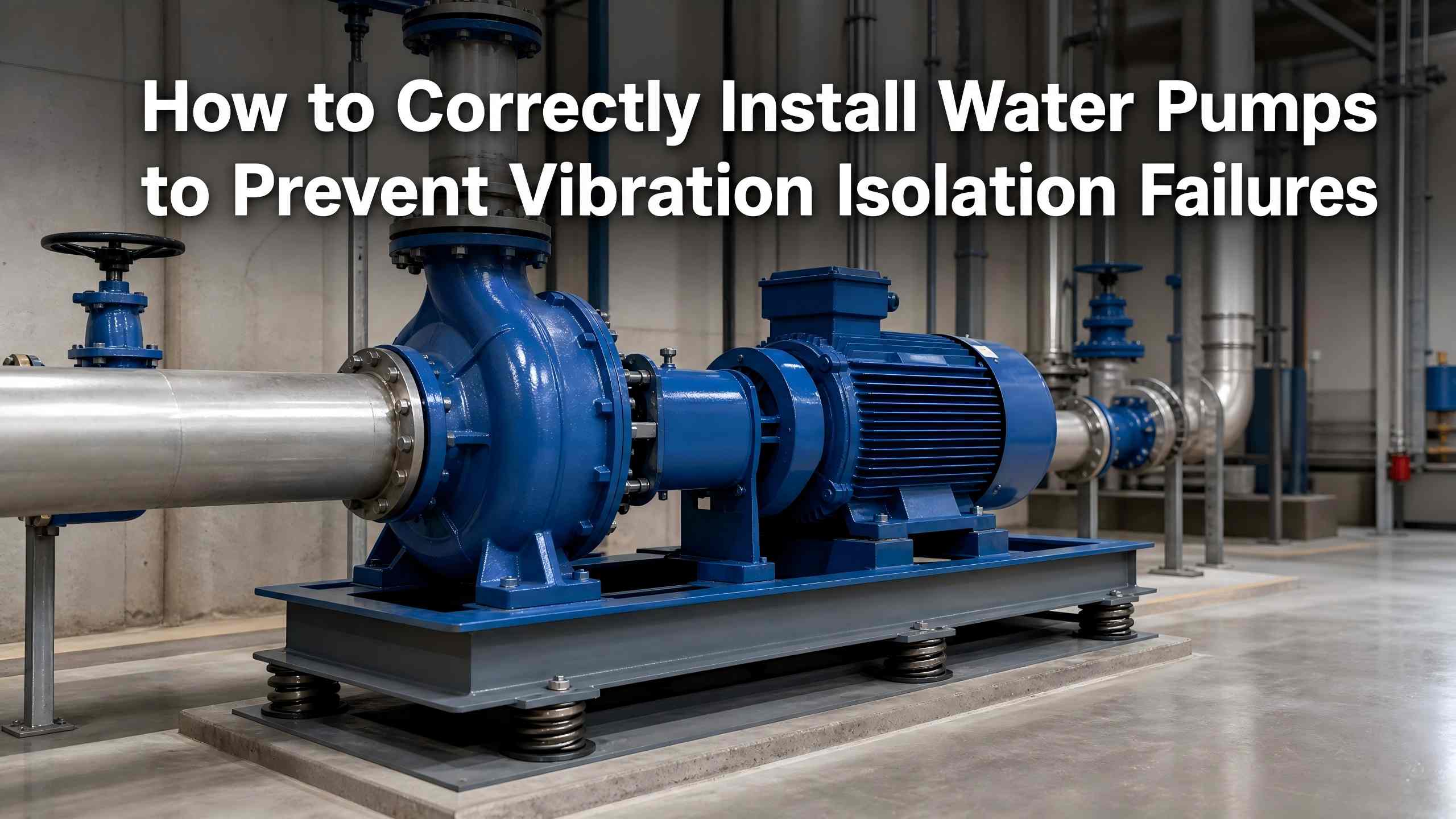

জল পাম্পকম্পন, শব্দ, পাইপলাইন কাঁপানো এবং বিল্ডিং অনুরণন প্রধানত নিম্নমানের ইনস্টলেশন এবং কম্পন বিচ্ছিন্নতা ব্যর্থতার কারণে ঘটে। কম্পন বিচ্ছিন্নতা একটি ঐচ্ছিক শব্দ কমানোর পদক্ষেপের পরিবর্তে একটি মূল ইনস্টলেশন প্রক্রিয়া। স্ট্যান্ডার্ড ইনস্টলেশন কার্যকরভাবে পাম্প, পাইপলাইন এবং বিল্ডিং স্ট্রাকচারের মধ্যে কম্পন সংক্রমণকে ব্লক করে, পাইপলাইন ক্র্যাকিং এবং কাঠামোগত অনুরণন এড়াতে, পাম্পের পরিষেবা জীবনকে প্রসারিত করে এবং স্থিতিশীল জল সরবরাহ ব্যবস্থার অপারেশন নিশ্চিত করে।
এই নিবন্ধটি প্রমিত জলের পাম্প ভাইব্রেশন আইসোলেশন ইনস্টলেশন অনুশীলনের সারসংক্ষেপ, কভারিং ফাউন্ডেশন নির্মাণ, কম্পন বিচ্ছিন্নতা উপাদান লেআউট, পাইপলাইন চিকিত্সা এবং গ্রহণযোগ্যতা, বেশিরভাগ কেন্দ্রাতিগ পাম্প এবং সঞ্চালন পাম্পের জন্য প্রযোজ্য।
অপারেটিং যান্ত্রিক কম্পনজল পাম্পঅনিবার্য। বেশিরভাগ বিচ্ছিন্নতা ব্যর্থতা পাঁচটি সাধারণ ইনস্টলেশন ত্রুটি থেকে উদ্ভূত হয়:
- অনমনীয় সংযোগ: সম্পূর্ণরূপে স্থির পাম্প বেস, ভিত্তি এবং পাইপলাইনগুলি কম্পন বাফারিং স্থান দূর করে এবং সামগ্রিক অনুরণন সৃষ্টি করে।
- মানহীন আইসোলেটর ইনস্টলেশন: অপ্রতিসম বিন্যাস এবং অসম কম্প্রেশন বিকৃতি স্থানীয় হার্ড যোগাযোগ এবং দুর্বল বিচ্ছিন্ন কর্মক্ষমতার দিকে পরিচালিত করে।
- পাইপলাইন টেনশন স্ট্রেস: অনমনীয় পাইপলাইন সংযোগগুলি পাম্প ইউনিটকে টেনে আনে এবং সেকেন্ডারি রেজোন্যান্স ট্রিগার করতে অপারেটিং কম্পনকে প্রশস্ত করে।
- দুর্বল ভিত্তি নির্মাণ: কম ওজন, অসম বা অস্থির ভিত্তি কেন্দ্র অফসেট এবং ক্রমাগত ঝাঁকুনি দেয়।
- অস্বাভাবিক আইসোলেটর ব্যবহার: মিশ্র প্যাড স্পেসিফিকেশন, অত্যধিক স্তর বা ক্ষয়কারী যোগাযোগ অকাল উপাদান ব্যর্থতার দিকে পরিচালিত করে।
যোগ্য কম্পন বিচ্ছিন্নতা নমনীয় বিচ্ছিন্নতার উপর নির্ভর করে, পাম্প ইউনিটকে অভিন্ন উপাদান চাপ সহ একটি স্থিতিস্থাপকভাবে স্থগিত অবস্থায় কাজ করতে সক্ষম করে।
একটি যোগ্য ভিত্তি হল কার্যকর কম্পন বিচ্ছিন্নতার ভিত্তি।
আকার এবং ওজন:পাম্প ইউনিট ওজনের 1-2 গুণ সহ কংক্রিট জড়তা ভিত্তি বা ইস্পাত বেস গ্রহণ করুন। ভিত্তিটি পাম্পের পাদদেশকে সম্পূর্ণরূপে কভার করে যার প্রতিটি পাশে ন্যূনতম 100 মিমি মার্জিন রয়েছে। মেঝে-মাউন্ট করা পাম্পগুলির কাঠামোগত কম্পন প্রতিক্রিয়া কমাতে ঘন, ভারী ভিত্তি প্রয়োজন।
সমতলতা এবং শক্তি:ফাউন্ডেশন কংক্রিট শক্তি C25 বা উচ্চতর পৌঁছাতে হবে। সেকেন্ডারি গ্রাউটিং কংক্রিট বেস কংক্রিটের চেয়ে শক্তিশালী হতে হবে। জল নিমজ্জন থেকে বিচ্ছিন্নকারীদের রক্ষা করার জন্য সংরক্ষিত নিষ্কাশন ঢাল সহ একটি সমতল, ফাটল-মুক্ত পৃষ্ঠ নিশ্চিত করুন।
অ্যাঙ্কর বোল্টের নিয়ম:ঢিলা হওয়া এবং ঝোঁক এড়াতে স্প্রিং ওয়াশারের সাথে উল্লম্বভাবে বোল্ট এম্বেড করুন। উচ্চ-ফ্রিকোয়েন্সি কম্পন রোধ করতে ফিক্সেশনের সময় পাম্প ইউনিটকে জোর করে বিকৃত করবেন না।
স্ট্যান্ডার্ড আইসোলেটর লেআউট সরাসরি কম্পন বিচ্ছিন্নতা দক্ষতা নির্ধারণ করে।
সাধারণ বিন্যাস:পাম্প কেন্দ্রীয় অক্ষ বরাবর সমস্ত বিচ্ছিন্নতা প্রতিসমভাবে সাজান। চার-পয়েন্ট লেআউটগুলি ঘড়ির কাঁটার দিকে বা ঘড়ির কাঁটার বিপরীতে অভিন্ন বসানোকে গ্রহণ করে। ছয়-পয়েন্ট সমর্থনের জন্য, সামঞ্জস্যপূর্ণ কম্প্রেশন বিকৃতি নিশ্চিত করতে বেস কোণায় চারটি প্যাড এবং লম্বা পাশে দুটি ইনস্টল করুন। আইসোলেটর প্রান্ত জড়তা ব্লক পরিসীমা অতিক্রম করা উচিত নয়.
অনুভূমিক পাম্প ইনস্টলেশন:রাবার প্যাড বা ড্যাম্পিং স্প্রিং আইসোলেটর ব্যবহার করুন। কোন বন্ধন বা অনমনীয় ফিক্সেশন প্রয়োজন হয় না; স্ব-ওজন কম্প্যাকশন নির্ভরযোগ্য নমনীয় বাফারিং প্রদান করে।
উল্লম্ব পাম্প ইনস্টলেশন:স্প্রিং ওয়াশার বোল্ট দ্বারা স্থির ইস্পাত বেস দিয়ে নোঙ্গরযুক্ত রাবার আইসোলেটর সজ্জিত করুন, তারপর উল্লম্ব কম্পন দূর করতে মেঝেতে নোঙ্গর করুন।
মাল্টি-লেয়ার প্যাড সমাবেশ:অপর্যাপ্ত একক-স্তর বিচ্ছিন্নতার জন্য সর্বাধিক পাঁচটি স্তর। অচল স্তর এবং আঠালো বন্ধন সহ ≥4 মিমি গ্যালভানাইজড স্টিল প্লেট (প্রতি পাশে 10 মিমি বড় আকারের) দ্বারা পৃথক করা অভিন্ন প্যাডগুলি ব্যবহার করুন৷
পরিদর্শন এবং সুরক্ষা:ইনস্টলেশনের আগে উপাদান চেহারা এবং কম্প্রেশন সীমা পরীক্ষা করুন। রাবার বার্ধক্য রোধ করতে অ্যাসিড, ক্ষার এবং জৈব দ্রাবক থেকে বিচ্ছিন্নতাকে দূরে রাখুন।
অনমনীয় পাইপলাইন সংযোগগুলি অবশিষ্ট কম্পনের একটি প্রধান কারণ।
অনমনীয় কম্পন সংক্রমণ বন্ধ করতে পাম্প ইনলেট এবং আউটলেটে রাবার নমনীয় জয়েন্টগুলি ইনস্টল করুন।
পাইপলাইন সাপোর্ট এবং হ্যাঙ্গারে ভাইব্রেশন আইসোলেশন গ্যাসকেট যোগ করুন এবং কাঠামোগত পরিবাহনকে ব্লক করতে রক উলের সাহায্যে প্রাচীর-ভেদকারী ফাঁক সিল করুন।
টেনশন স্ট্রেস ডিফর্মিং আইসোলেটর এড়াতে জোর করে বাট জয়েন্ট ছাড়াই স্বাভাবিকভাবে পাইপলাইন সারিবদ্ধ করুন।
অফিসিয়াল অপারেশনের আগে বিচ্ছিন্নতা কর্মক্ষমতা যাচাই করুন:
- ভিজ্যুয়াল চেক: কোন বিচ্ছিন্নতা অফসেট, বিকৃতি বা ক্ষয়; ইউনিট লেভেলনেস যোগ্য।
- ম্যানুয়াল চেক: কোনো সুস্পষ্ট ইউনিট কাঁপানো বা আলগা বোল্ট নেই।
- নো-লোড পরীক্ষা: অস্বাভাবিক কম্পন বা শব্দ ছাড়াই 3-5 মিনিটের স্থিতিশীল অপারেশন।
- লোড পরীক্ষা: কাজের চাপে পাইপলাইন কাঁপানো বা বিল্ডিং অনুরণন নেই।
- অসম স্ট্রেস এবং অনুরণন ঘটাচ্ছে অসমমিতিক বিচ্ছিন্ন স্থাপনা
- কম ওজনের ভিত্তি যা অস্থির অপারেশনের দিকে পরিচালিত করে
- অনুপস্থিত পাইপলাইন নমনীয় জয়েন্টগুলোতে গৌণ কম্পন সৃষ্টি করে
- অসুরক্ষিত অ্যাঙ্কর বোল্ট ট্রিগারিং ইউনিট অফসেট
- অনুভূমিক পাম্প আইসোলেটরগুলির অনমনীয় স্থিরকরণ বাফারিংকে অবৈধ করে
- অ-মানক মাল্টি-লেয়ার প্যাড সমাবেশ বিচ্ছিন্নতা প্রভাব হ্রাস করে
- ক্ষয়কারী যোগাযোগের ফলে রাবার বার্ধক্য শুরু হয়
কার্যকরী পাম্প কম্পন বিচ্ছিন্নতা প্রমিত নমনীয় ইনস্টলেশনের উপর নির্ভর করে। সিমেট্রিক আইসোলেটর লেআউট, স্থিতিশীল ভিত্তি নির্মাণ এবং চাপমুক্ত পাইপলাইন সংযোগের নিয়ম অনুসরণ করুন। স্ট্যান্ডার্ড অপারেশন কম্পন এবং অনুরণন সমস্যা দূর করে, দীর্ঘমেয়াদী পাম্প স্থায়িত্ব নিশ্চিত করে এবং দৈনিক রক্ষণাবেক্ষণের খরচ কমায়।
-
