"আমাদের পাম্প আবার মোটর পুড়িয়ে দিয়েছে!"
"এই মাসে পানির পাম্পের বিদ্যুতের বিল হাস্যকরভাবে বেশি। আমরা কি ভুল পাম্প বেছে নিয়েছি?"
"নতুন পাম্প ইনস্টল করার পরে, প্রবাহের হারটি ডিজাইনের প্রয়োজনীয়তা পূরণ করতে পারে না ..."
জল সরবরাহ, রাসায়নিক প্রকৌশল, এইচভিএসি এবং অন্যান্য ক্ষেত্রে এই ঘন ঘন সমস্যাগুলি প্রায়শই সেন্ট্রিফিউগাল পাম্পের মূল "নির্দেশনা ম্যানুয়াল" - কর্মক্ষমতা বক্ররেখা ভুল পড়া বা উপেক্ষা করা থেকে উদ্ভূত হয়। শিল্পে ব্যাপকভাবে ব্যবহৃত একটি মূল সরঞ্জাম হিসাবে, প্রতি 1% এর দক্ষতা বৃদ্ধি পায়কেন্দ্রাতিগ পাম্পএকটি বড় মাপের প্রকল্পের জন্য অপারেটিং খরচে হাজার হাজার বা এমনকি কয়েক হাজার ইউয়ানের বার্ষিক সঞ্চয়ের অর্থ হতে পারে।
এই নিবন্ধটি আপনাকে শেখাবে কিভাবে পাম্পের বক্ররেখাগুলিকে ব্যাখ্যা করতে হয়, কেবল সেগুলি কীভাবে পড়তে হয় তা নয়, তবে সর্বোত্তম সংগ্রহ এবং পরিচালনা এবং রক্ষণাবেক্ষণের সিদ্ধান্ত নিতে কীভাবে সেগুলি ব্যবহার করতে হয় তাও বলে।

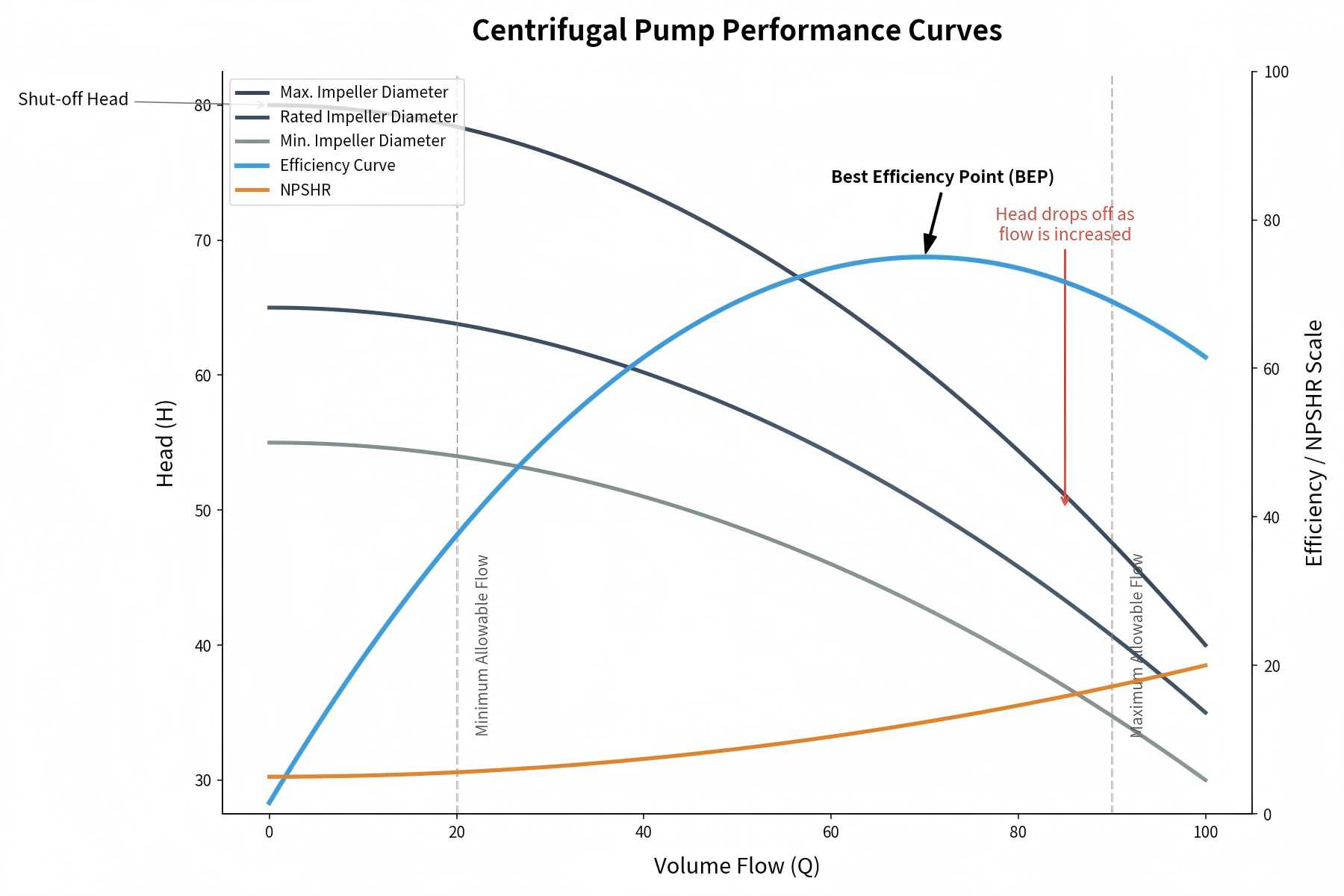

হেড-ফ্লো কার্ভ (H-Q কার্ভ) হল একটি পাম্প বক্ররেখার সবচেয়ে মৌলিক অংশ। এটি একটি ধ্রুবক গতিতে পাম্পের মাথা (যে উচ্চতায় পাম্প তরল তুলতে পারে) এবং প্রবাহের হার (প্রতি ইউনিট সময়ে পাম্প দ্বারা সরবরাহ করা তরল পরিমাণ) এর মধ্যে সম্পর্ক চিত্রিত করে। সাধারণত, মাথা উল্লম্ব অক্ষে (Y-অক্ষ) এবং অনুভূমিক অক্ষে (X-অক্ষ) প্রবাহের হার প্লট করা হয়।
H-Q বক্ররেখা থেকে একটি মূল উপসংহার টানা যেতে পারে: প্রবাহের হার বৃদ্ধির সাথে সাথে মাথা ধীরে ধীরে হ্রাস পায়। কারণ ইমপেলার এবং পাম্পের আবরণের মধ্য দিয়ে যত বেশি তরল যায়, পাম্পের ভিতরে তরল ঘর্ষণ এবং অশান্তি তীব্র হয়, ফলে মাথা কমে যায়। উদাহরণস্বরূপ, একটি পাম্প প্রতি মিনিটে 50 গ্যালন (জিপিএম) প্রবাহ হারে 100 ফুট মাথা তৈরি করতে পারে, যখন প্রবাহের হার 75 জিপিএম-এ বেড়ে গেলে মাথাটি 80 ফুটে নেমে যায় - এই সম্পর্কটি বক্ররেখায় স্পষ্টভাবে দৃশ্যমান।
পাওয়ার-ফ্লো কার্ভ (P-Q কার্ভ) একটি স্থির গতিতে পাম্পের শক্তি খরচ এবং প্রবাহ হারের মধ্যে সম্পর্ক দেখায়। শক্তি খরচ (হর্সপাওয়ার বা কিলোওয়াট) উল্লম্ব অক্ষে প্লট করা হয় এবং অনুভূমিক অক্ষে প্রবাহের হার।
H-Q বক্ররেখা থেকে ভিন্ন, P-Q বক্ররেখা একটি ঊর্ধ্বমুখী প্রবণতা দেখায়: প্রবাহের হার বৃদ্ধির সাথে সাথে বিদ্যুৎ খরচ বৃদ্ধি পায়। এর কারণ হল পাম্পকে আরও বেশি তরল সরবরাহ করতে এবং বৃহত্তর ঘর্ষণ এবং অশান্তি কাটিয়ে উঠতে আরও বেশি প্রচেষ্টা চালাতে হবে। এই বক্ররেখা বোঝা পাম্প মোটর নির্বাচনের জন্য গুরুত্বপূর্ণ—যদি মোটরটি ছোট হয়, তবে এটি উচ্চ-প্রবাহের পরিস্থিতিতে ওভারলোড হতে পারে; বড় হলে, এটি শক্তির অপচয় ঘটাবে।
এফিসিয়েন্সি-ফ্লো কার্ভ (ই-কিউ কার্ভ) বিভিন্ন প্রবাহ হারে পাম্পের কার্যক্ষমতা প্রতিফলিত করে। দক্ষতা (শতাংশ হিসাবে প্রকাশ করা) উল্লম্ব অক্ষে প্লট করা হয় এবং অনুভূমিক অক্ষে প্রবাহের হার। এই বক্ররেখা শক্তি খরচ কমানোর চাবিকাঠি, কারণ এটি প্রবাহের হার দেখায় যেখানে পাম্প সর্বাধিক দক্ষতায় কাজ করে।
কার্যকারিতা বক্ররেখা সাধারণত "পাহাড়ের আকৃতির" হয়: প্রবাহের হার বৃদ্ধির সাথে সাথে কার্যক্ষমতা শীর্ষে উঠে যায়, তারপর প্রবাহের হার বাড়তে থাকলে ধীরে ধীরে হ্রাস পায়। এই বক্ররেখার চূড়াটিকে বলা হয় বেস্ট এফিসিয়েন্সি পয়েন্ট (BEP)-নিচে বিস্তারিতভাবে ব্যাখ্যা করা হয়েছে।
একটি পাম্প বক্ররেখা পড়া শুধুমাত্র তিনটি উপ-বক্ররেখা সনাক্ত করার জন্য নয়, পাম্পের কার্যকারিতা নির্ধারণকারী মূল ডেটা পয়েন্টগুলি বোঝার জন্যও। নীচে ফোকাস করার জন্য মূল উপাদানগুলি রয়েছে:
সর্বোত্তম দক্ষতা পয়েন্ট (BEP) হল প্রবাহের হার এবং মাথার সংমিশ্রণ যেখানে পাম্পটি সর্বাধিক দক্ষতায় কাজ করে, যা E-Q বক্ররেখার শীর্ষ এবং পাম্পের সবচেয়ে লাভজনক অপারেটিং পয়েন্টও। একটি পাম্প নির্বাচন করার সময়, এমন মডেলগুলিকে অগ্রাধিকার দিন যেখানে সিস্টেমের প্রয়োজনীয় অপারেটিং পয়েন্ট (প্রবাহ হার + মাথা) যতটা সম্ভব BEP-এর কাছাকাছি।
BEP থেকে অনেক দূরে পাম্প চালানোর ফলে শক্তি খরচ বেড়ে যায়, ইমপেলার এবং মোটরের ত্বরিত পরিধান এবং পাম্পের পরিষেবা জীবন সংক্ষিপ্ত হয়। উদাহরণস্বরূপ, 60 জিপিএম-এর সাথে সম্পর্কিত একটি BEP সহ একটি পাম্প 30 জিপিএম (অর্ধেক BEP প্রবাহের হার) এ কাজ করার সময় 20%-30% দক্ষতা হ্রাস এবং অকাল ব্যর্থতা অনুভব করতে পারে।
অপারেটিং রেঞ্জ (পারফরম্যান্স রেঞ্জ নামেও পরিচিত) বলতে বোঝায় প্রবাহের হার এবং মাথার ব্যবধান যার মধ্যে ইমপেলার, মোটর বা অন্যান্য উপাদানের ক্ষতি না করে পাম্প নিরাপদে কাজ করতে পারে। এই পরিসরটি পাম্পের সর্বনিম্ন/সর্বোচ্চ প্রবাহ হার এবং মাথা দ্বারা সংজ্ঞায়িত করা হয় এবং সরাসরি H-Q বক্ররেখায় দেখা যায়।
একটি নিরাপদ অপারেটিং পরিসীমা নিশ্চিত করতে নির্মাতারা সাধারণত BEP এর 70%-120% এর মধ্যে পাম্পটি পরিচালনা করার পরামর্শ দেন। এই সীমার বাইরে কাজ করার ফলে ক্যাভিটেশন, অত্যধিক কম্পন, মোটর অতিরিক্ত গরম হওয়া এবং অন্যান্য সমস্যা হতে পারে।
শাট-অফ হেড হল সর্বাধিক হেড যা পাম্প শূন্য প্রবাহে উৎপন্ন করতে পারে (অর্থাৎ, যখন ডিসচার্জ ভালভ বন্ধ থাকে), যা H-Q বক্ররেখা এবং উল্লম্ব অক্ষের (Y-অক্ষ) ছেদ। সিস্টেম ডিজাইনের জন্য শাট-অফ হেড বোঝা গুরুত্বপূর্ণ - যদি সিস্টেমের স্ট্যাটিক হেড পাম্পের শাট-অফ হেডকে ছাড়িয়ে যায়, তাহলে পাম্পটি তরল সরবরাহ করতে ব্যর্থ হবে।
সর্বাধিক প্রবাহের হার হল সর্বাধিক প্রবাহ যা পাম্পটি শূন্য মাথায় সরবরাহ করতে পারে (অর্থাৎ, কোন প্রবাহ প্রতিরোধ নেই), যা H-Q বক্ররেখা এবং অনুভূমিক অক্ষের (X-অক্ষ) ছেদ। এই মানটি আপনাকে পাম্পটি সিস্টেমের সর্বাধিক প্রবাহের চাহিদা পূরণ করতে পারে কিনা তা নির্ধারণ করতে সহায়তা করে।
নেট পজিটিভ সাকশন হেড (NPSH) হল ক্যাভিটেশন প্রতিরোধ করার জন্য একটি মূল প্যারামিটার—একটি ধ্বংসাত্মক ঘটনা যেখানে অপর্যাপ্ত সাকশন চাপের কারণে তরলে বাষ্পের বুদবুদ তৈরি হয়, পাম্পের উপাদান ক্ষতিকর। NPSH হল পাম্প সাকশনে তরল চাপ এবং তরলের বাষ্প চাপের মধ্যে পার্থক্য।
বেশিরভাগ পাম্প বক্ররেখার মধ্যে একটি NPSH বক্ররেখা অন্তর্ভুক্ত, যা বিভিন্ন প্রবাহ হারে ক্যাভিটেশন ছাড়া পাম্পের জন্য প্রয়োজনীয় ন্যূনতম NPSH দেখায়। ক্যাভিটেশন এড়াতে, সিস্টেমের উপলব্ধ NPSH অবশ্যই পাম্পের প্রয়োজনীয় NPSH থেকে বেশি হতে হবে।
সমস্ত পাম্পের বক্ররেখা একই আকৃতির নয়—তাদের আকৃতি নির্ভর করে পাম্পের নকশার উপর, এবং বিভিন্ন বক্ররেখার আকৃতি বিভিন্ন প্রয়োগের পরিস্থিতিতে উপযুক্ত। নীচে তিনটি সবচেয়ে সাধারণ পাম্প বক্ররেখা আকার আছে:
একটি খাড়া বক্ররেখা নির্দেশ করে পাম্প কম প্রবাহ হারে উচ্চ মাথা তৈরি করতে পারে। এই ধরনের বক্ররেখা উচ্চ-চাপ প্রয়োগের জন্য উপযুক্ত যেমন বয়লার ফিড সিস্টেম, উচ্চ-চাপ পরিষ্কার, বা শিল্প প্রক্রিয়া যেখানে তরল পাতলা পাইপ বা উচ্চ-প্রতিরোধ ব্যবস্থার মধ্য দিয়ে যায়।
একটি সমতল বক্ররেখা মানে পাম্প কম মাথায় উচ্চ প্রবাহ প্রদান করতে পারে। এটি বড়-প্রবাহ, কম-প্রতিরোধী অ্যাপ্লিকেশন যেমন সেচ ব্যবস্থা, কুলিং টাওয়ার বা পৌরসভার জল সরবরাহ ব্যবস্থার জন্য আদর্শ।
একটি দ্রুত ড্রপিং বক্ররেখা নির্দেশ করে যে পাম্পটি কম প্রবাহের হারে গহ্বরের প্রবণ। এই ধরনের পাম্পগুলির দক্ষতার সাথে কাজ করার জন্য উচ্চতর উপলব্ধ NPSH প্রয়োজন এবং স্থিতিশীল প্রবাহ হার এবং পর্যাপ্ত স্তন্যপান চাপ সহ অ্যাপ্লিকেশনের জন্য উপযুক্ত।
পাম্প কার্ভের সম্পূর্ণ ব্যবহার করতে, এই ব্যবহারিক টিপসগুলি অনুসরণ করুন-এগুলি আপনাকে সঠিক পাম্প নির্বাচন করতে এবং এর কার্যকারিতা অপ্টিমাইজ করতে সহায়তা করবে:
সঠিক নির্বাচন করতেকেন্দ্রাতিগ পাম্প, প্রথমে সিস্টেমের প্রয়োজনীয়তাগুলি স্পষ্ট করুন, তারপর পাম্প কার্ভ ব্যবহার করে পাম্প কর্মক্ষমতার সাথে প্রয়োজনীয়তাগুলি মেলে৷ নীচে একটি ধাপে ধাপে নির্দেশিকা রয়েছে:
সঠিক পাম্প নির্বাচন করার পরে, আপনি খরচ কমাতে এবং পরিষেবা জীবন প্রসারিত করতে পাম্প বক্ররেখা ব্যবহার করে এর কর্মক্ষমতা অপ্টিমাইজ করতে পারেন। নীচে মূল কৌশলগুলি রয়েছে:
