কীভাবে পাম্প টাইপ স্পেকট্রাম ডায়াগ্রাম পড়বেন: একটি ধাপে ধাপে গাইড

। এই পাম্প টাইপ স্পেকট্রাম ডায়াগ্রামটি কীভাবে পড়বেন

1। অক্ষের ব্যাখ্যা

• অনুভূমিক অক্ষ (এক্স-অক্ষ): বাম থেকে ডানে বৃদ্ধি পায় প্রতি ঘনমিটারে ঘন মিটার প্রবাহের হার (কিউ) উপস্থাপন করে।
• উল্লম্ব অক্ষ (ওয়াই-অক্ষ): মিটার (এম) এ মাথা (এইচ) উপস্থাপন করে, নীচে থেকে শীর্ষে বৃদ্ধি পায়।

Ⅱ। বক্ররেখা এবং অঞ্চল

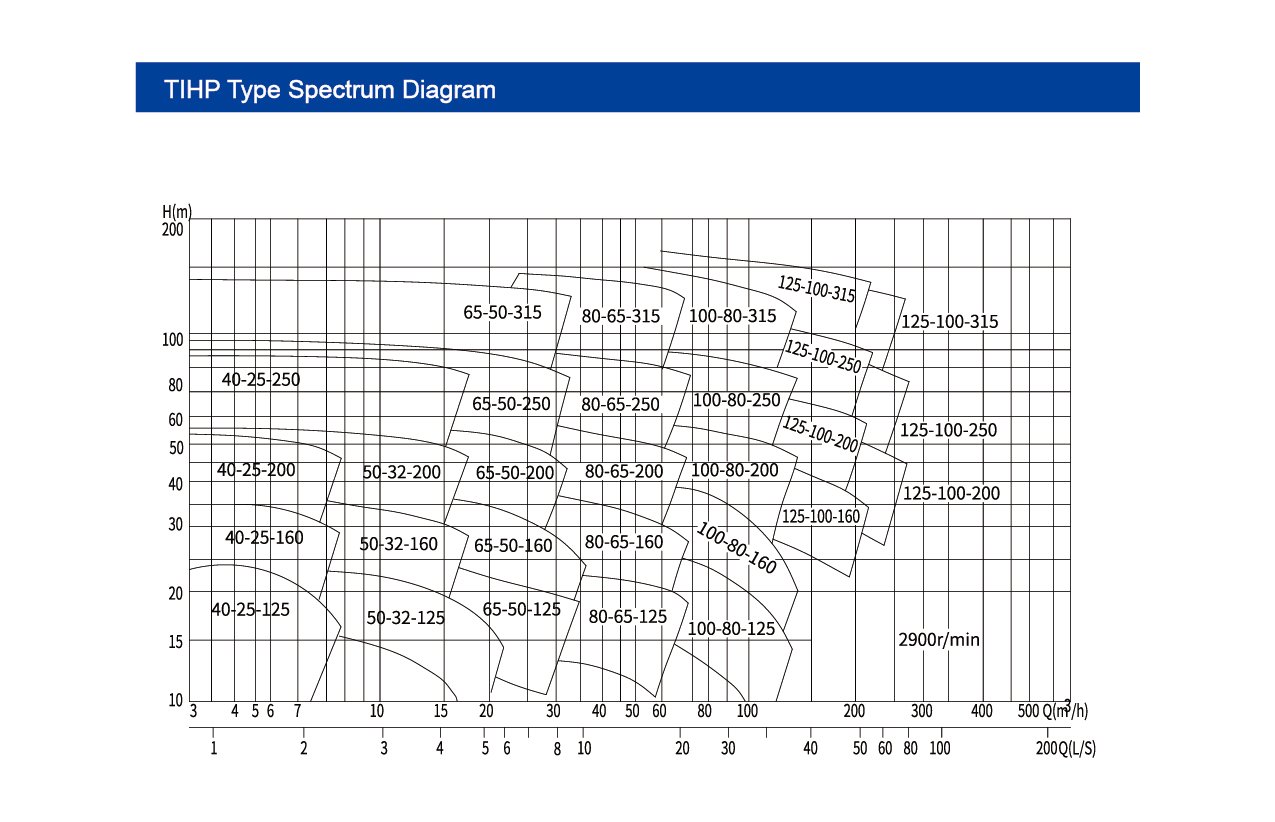

ডায়াগ্রামে একাধিক বক্ররেখা এবং অঞ্চল অন্তর্ভুক্ত রয়েছে, প্রতিটি নির্দিষ্ট পাম্প মডেলকে উপস্থাপন করে। উদাহরণস্বরূপ, "40-25-125" এবং "50-32-160" বিভিন্ন পাম্প মডেলকে বোঝায়।

• বক্ররেখার মধ্যে পয়েন্ট: একটি বক্ররেখার প্রতিটি পয়েন্ট নির্দিষ্ট প্রবাহ হারে মডেলের মাথার মান নির্দেশ করে। উদাহরণস্বরূপ, "40-25-125" জোনের মধ্যে, একটি সিরিজ পয়েন্ট এই মডেলের বিভিন্ন প্রবাহ হারে মাথা দেখায়।

Ⅲ। মূল পদক্ষেপ: কার্যকারী পয়েন্ট এবং নির্বাচন

1. প্রয়োজনীয় পরামিতি নির্ধারণ করুন: ডিজাইন প্রবাহের হার (কিউ) এবং ডিজাইন হেড (এইচ) স্পষ্ট করুন। উদাহরণস্বরূপ, একটি কারখানার 80 মিটার মাথায় 100 m³/ঘন্টা পরিবহনের জন্য একটি পাম্প প্রয়োজন।
2. কাজের পয়েন্টটি সনাক্ত করুন: এক্স-অক্ষের উপর q₀ এবং y- অক্ষের উপর h₀ সন্ধান করুন; তাদের চৌরাস্তাটি কার্যকরী পয়েন্ট। যদি বিন্দুটি কোনও মডেলের বহুভুজ জোনের মধ্যে পড়ে তবে সেই মডেলটি তাত্ত্বিকভাবে প্রয়োজনীয়তাটি পূরণ করে।
3. উদাহরণ: Q = 80 m³/h এবং h = 80 মিটারের জন্য, উপযুক্ততার মূল্যায়ন করতে পয়েন্টটি "100-80-250" এর মতো অঞ্চলগুলির মধ্যে রয়েছে কিনা তা পরীক্ষা করুন।

উচ্চ-দক্ষতা জোনকে অগ্রাধিকার দিন: যদি কোনও জোনে ডেনসার বক্ররেখা বা শেডিং থাকে (কিছু ডায়াগ্রামে চিহ্নিত) থাকে তবে এটি উচ্চ-দক্ষতার পরিসীমা (দক্ষতা ≥80%) নির্দেশ করে। অনুকূল শক্তি সঞ্চয় করার জন্য এই জোনের মধ্যে থাকা মডেলগুলি নির্বাচন করুন।

Ⅳ। ঘূর্ণন গতি এবং অতিরিক্ত তথ্য

নীচের ডান কোণে "2900 আর/মিনিট" স্বরলিপি এই বর্ণালীতে পাম্পগুলির রেটেড গতি (মোটর চালিত পাম্পগুলির জন্য স্ট্যান্ডার্ড গতি) বোঝায়। বিভিন্ন গতির জন্য (উদাঃ, 1450 আর/মিনিট), কর্মক্ষমতা রূপান্তর করতে সাদৃশ্য আইনটি ব্যবহার করুন:

• প্রবাহের হার গতির সমানুপাতিক।
• মাথা গতির বর্গক্ষেত্রের সমানুপাতিক।

Ⅴ। দ্রুত নির্বাচন যুক্তি

1. কিউ এবং এইচ প্রয়োজনীয়তাগুলি সনাক্ত করুন, তারপরে সংশ্লিষ্ট মডেল অঞ্চলটি সন্ধান করুন।
2. জোন সেন্টার (উচ্চ-দক্ষতা অঞ্চল) এর নিকটে ওয়ার্কিং পয়েন্টগুলির সাথে মডেলগুলিকে অগ্রাধিকার দিন।
3. সাইট পাইপলাইনগুলির সাথে সামঞ্জস্যতা নিশ্চিত করতে মডেলটির ইনলেট/আউটলেট ব্যাস (উদাঃ, 40, 50 মিমি) নোট করুন।

Ⅵ। টেফিকো পাম্প সম্পর্কে

সংক্ষেপে, টেফিকোর 5 তম প্রজন্মের টিআইএইচপি পাম্প টাইপ স্পেকট্রাম ডায়াগ্রামটি প্রবাহ-মাথা স্থানাঙ্ক, মডেল অঞ্চল এবং পারফরম্যান্স কার্ভগুলির মাধ্যমে প্রযোজ্য কাজের শর্ত এবং উচ্চ-দক্ষতা অঞ্চলগুলি স্পষ্ট করে। আপনি জোনের সাথে পরামিতিগুলির সাথে মিল রেখে দ্রুত মডেলগুলি নির্বাচন করতে পারেন। বক্ররেখা ব্যাখ্যা, ওয়ার্কিং শর্ত অভিযোজন বা কাস্টমাইজড সমাধান সম্পর্কে প্রশ্নের জন্য, টেফিকোর পেশাদার প্রযুক্তিগত দলটি যথাযথ নির্বাচন নির্দেশিকা, পারফরম্যান্স সিমুলেশন এবং ইনস্টলেশন সহায়তা সরবরাহ করে। দেখুনwww.teffiko.comবা ইমেলবিক্রয়@teffiko.comশিল্প তরল পরিবহন অনুকূল করতে।
