OH3 সেন্ট্রিফিউগাল পাম্প: সংকীর্ণ স্থানগুলির জন্য শীর্ষ পছন্দ

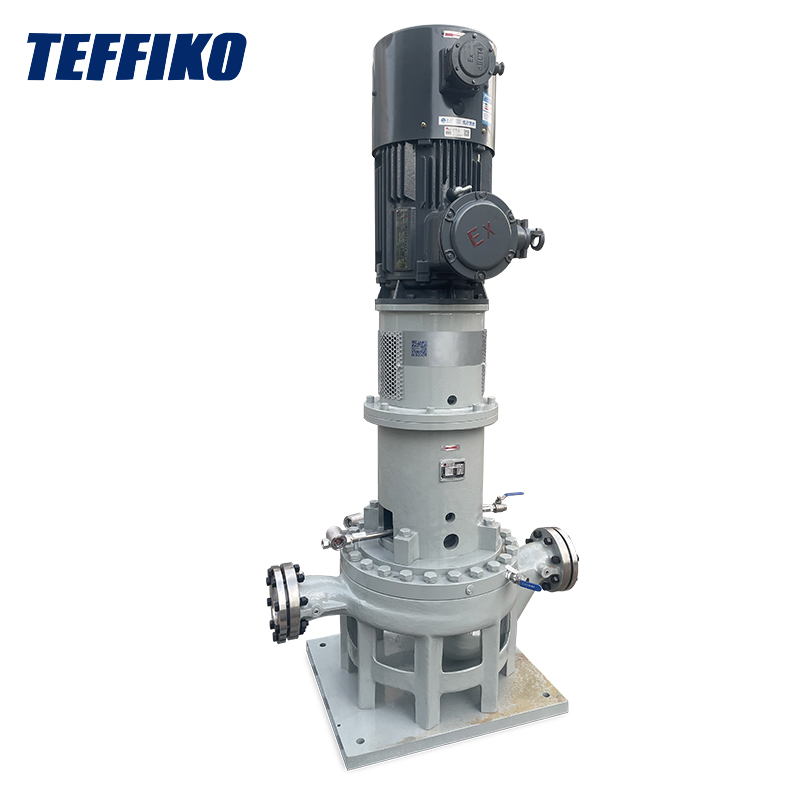

দOH3 কেন্দ্রাতিগ পাম্পআমার উপর গভীর ছাপ ফেলেছে — আপনি তেল শোধনাগারের পাইপ র্যাক এবং ভিড়যুক্ত অফশোর প্ল্যাটফর্ম ডেক থেকে পাওয়ার প্ল্যান্টের উচ্চ-চাপ পাইপলাইন সিস্টেম পর্যন্ত সর্বত্র এটি দেখতে পারেন। অন্যান্য পাম্প মডেল থেকে যা আলাদা করে তা হল এর নির্ভরযোগ্য এবং টেকসই বৈশিষ্ট্য: একটি উল্লম্ব নকশা যা স্থান বাঁচায়, সহজ সমাবেশ এবং বিচ্ছিন্ন করার জন্য একটি মডুলার কাঠামো এবং উচ্চ তাপমাত্রা, উচ্চ চাপ এবং ক্ষয়কারী মিডিয়া সহ্য করার ক্ষমতা। এটি বিশেষভাবে শিল্প সেটিংসের সবচেয়ে সাধারণ জটিল সমস্যাগুলি সমাধান করার জন্য ডিজাইন করা হয়েছে। নীচে, আমি এর মূল উপাদানগুলি, প্রকৃত কাজের নীতি এবং কীভাবে এই ডিজাইনগুলি বাস্তব কারখানার অপারেটিং অবস্থার সাথে খাপ খায় তা ভেঙে দেব।

I. মূল কাঠামোগত উপাদান

OH3 এর কর্মক্ষমতা কোন খালি কথা নয় - প্রতিটি উপাদান শিল্প ব্যথা পয়েন্ট লক্ষ্য করার জন্য নির্ভুল-ইঞ্জিনিয়ার করা হয়। আসুন এক এক করে সেগুলি ভেঙে ফেলি:

1.1 উল্লম্ব মডুলার বিয়ারিং বন্ধনী

OH1-এর মতো অনুভূমিক পাম্পের বিপরীতে, যা পাম্প বডির সাথে বিয়ারিং হাউজিংকে একীভূত করে, OH3 পাম্পের আবরণের উপরে উল্লম্বভাবে মাউন্ট করা একটি স্বাধীন মডুলার বিয়ারিং বন্ধনী গ্রহণ করে। এই নকশা শিল্প পরিস্থিতির জন্য একটি বিপ্লবী যুগান্তকারী:

• শীর্ষ-স্তরের লোড-ভারবহন ক্ষমতা: ভারবহন বন্ধনীটি ভারী-শুল্ক ঢালাই লোহা বা নমনীয় লোহা দিয়ে তৈরি, যার ন্যূনতম 15 মিমি প্রাচীর বেধ, API 610 মান দ্বারা নির্দিষ্ট অগ্রভাগের লোড সহ্য করতে সম্পূর্ণরূপে সক্ষম৷ পাইপলাইনের তাপীয় সম্প্রসারণ, সংকোচন বা কম্পনের কারণে এটিকে শ্যাফ্ট মিসলাইনমেন্টে ভুগতে দেখিনি — এর স্থায়িত্ব ব্যতিক্রমী।
• অনায়াসে রক্ষণাবেক্ষণ: এটির ভিতরে একটি "ব্যাক-টু-ব্যাক" ডাবল-সারি নলাকার রোলার বিয়ারিং সেট রয়েছে, যা রেডিয়াল এবং অক্ষীয় শক্তি উভয়ই সহ্য করতে পারে। সবচেয়ে গুরুত্বপূর্ণ, ইনলেট এবং আউটলেট পাইপলাইনগুলিকে বিচ্ছিন্ন করার দরকার নেই; আপনাকে কেবল পরিদর্শন এবং মেরামতের জন্য উপরে থেকে বিয়ারিং বন্ধনীটি সরিয়ে ফেলতে হবে, উল্লেখযোগ্যভাবে ডাউনটাইম হ্রাস করে।

1.2 একক-স্টেজ ইম্পেলার এবং ডাবল ভলিউট কেসিং

ইম্পেলার এবং ভলিউটের সমন্বয় একটি নিখুঁত মিল, যা কম্পিউটেশনাল ফ্লুইড ডায়নামিক্স (CFD) এর মাধ্যমে অপ্টিমাইজ করা হয়েছে। একটি ব্যাস ≥ DN80 সহ সমস্ত মডেল একটি ডবল ভলিউট সহ স্ট্যান্ডার্ডে আসে — এই ছোট পরিবর্তনটি দক্ষতা এবং স্থিতিশীলতাকে দ্বিগুণ করে:

• মজবুত এবং নিখুঁতভাবে ডিজাইন করা ইম্পেলার: 316L স্টেইনলেস স্টীল বা Hastelloy-এ উপলব্ধ, এটি চমৎকার জারা প্রতিরোধের অফার করে। পশ্চাৎমুখী-বাঁকা ব্লেডগুলি তরল অস্থিরতা কমিয়ে দেয়, যার ফলে আশ্চর্যজনকভাবে উচ্চ শক্তি স্থানান্তর দক্ষতা হয়। এটি শুধুমাত্র একটি লক নাট সহ পাম্প শ্যাফ্টের এক প্রান্তে স্থির করা হয়েছে এবং অপারেশন চলাকালীন অক্ষীয় চলাচলের অভিজ্ঞতা পাবে না — আমি বিশেষভাবে রক্ষণাবেক্ষণের সময় পরীক্ষা করেছি এবং উচ্চ-তীব্রতার ব্যবহারের অধীনেও এটি দৃঢ়ভাবে অবস্থান করে।
• ডাবল ভলিউট একটি মূল ব্যথার বিন্দুর সমাধান করে: সাধারণ একক ভলিউট উচ্চ-প্রবাহের পরিস্থিতিতে ভারসাম্যহীন রেডিয়াল ফোর্স তৈরি করে, যা সময়ের সাথে সাথে শ্যাফ্ট এবং বিয়ারিংগুলিকে পরিধান করে। যাইহোক, OH3 এর ডাবল ভলিউট তরলকে সিমেট্রিক ফ্লো চ্যানেলের মাধ্যমে দুটি পাথে বিভক্ত করে, 90% রেডিয়াল ফোর্স অফসেট করে, উল্লেখযোগ্যভাবে শ্যাফ্ট ডিফ্লেকশন এবং ভারবহন পরিধান হ্রাস করে — আমার অভিজ্ঞতা থেকে, এটি পাম্পের পরিষেবা জীবনকে কয়েক বছর বাড়িয়ে দিতে পারে।

1.3 API 682- কমপ্লায়েন্ট সিলিং সিস্টেম

উচ্চ-চাপ, বিষাক্ত, বা উচ্চ-তাপমাত্রা মিডিয়া পরিবহন করার সময় ফুটো একটি মারাত্মক বিপদ - কিন্তু OH3 এর সিলিং সিস্টেম এই উদ্বেগকে সম্পূর্ণরূপে দূর করে:

• স্থিতিশীল এবং নির্ভরযোগ্য মৌলিক কনফিগারেশন: সিলিকন কার্বাইড-গ্রাফাইট সিলিং ফেস সহ একটি একক-প্রান্ত যান্ত্রিক সীল সহ স্ট্যান্ডার্ড আসে। অভিনব না হলেও, অ-বিপজ্জনক মিডিয়ার জন্য এটি সম্পূর্ণরূপে যথেষ্ট। আমি কোনো লিকেজ সমস্যা ছাড়াই কয়েক মাস ধরে এটি চালিয়েছি।
• উচ্চ লক্ষ্যযুক্ত আপগ্রেড বিকল্প: বিষাক্ত বা অত্যন্ত ক্ষয়কারী মিডিয়া পরিবহনের জন্য, এটি একটি বিচ্ছিন্ন তরল সিস্টেমের সাথে একটি ডাবল-এন্ড যান্ত্রিক সিলে আপগ্রেড করা যেতে পারে, ফুটো নিয়ন্ত্রণ ≤5ml/h - প্রথাগত প্যাকিং সিলের 20ml/h থ্রেশহোল্ড থেকে অনেক কম। বিপজ্জনক পদার্থ পরিচালনা করার সময় এই ধরনের নিরাপত্তা মার্জিন আশ্বস্ত করে।

1.4 উল্লম্ব পাইপলাইন সরাসরি সংযোগ নকশা

"পাইপলাইন সরাসরি সংযোগ" নকশা আঁটসাঁট স্থান এবং শক্তি-সঞ্চয় প্রয়োজনের জন্য একটি জীবন রক্ষাকারী। ইনলেট এবং আউটলেট ফ্ল্যাঞ্জগুলি পাইপলাইন কেন্দ্ররেখার সাথে সুনির্দিষ্টভাবে সারিবদ্ধ করা হয়েছে, অতিরিক্ত মাউন্টিং বেসের প্রয়োজনীয়তা দূর করে, এবং সুবিধাগুলি ব্যবহারের প্রথম দিন থেকেই স্পষ্ট:

• ব্যতিক্রমী স্থান ব্যবহার: DN200 মডেলের পাম্পের উচ্চতা মাত্র 1.0-1.5 মিটার, একই প্রবাহের হার সহ অনুভূমিক পাম্পের তুলনায় ফ্লোর স্পেস 60% কমিয়ে দেয়। এই সুবিধাটি অফশোর প্ল্যাটফর্ম বা জনাকীর্ণ শোধনাগার পাইপ র্যাকগুলিতে অত্যন্ত গুরুত্বপূর্ণ — এটি অন্যান্য পাম্প মডেলগুলির অ্যাক্সেসযোগ্য জায়গায় ইনস্টল করা যেতে পারে।
• উল্লেখযোগ্য শক্তি-সাশ্রয়ী প্রভাব: কম পাইপলাইনের কনুই চাপের ক্ষতি কমায় এবং দীর্ঘমেয়াদী ব্যবহার পুরো সিস্টেমের শক্তি খরচ 5%-8% কমিয়ে দিতে পারে। যদিও প্রাথমিক খরচ সঞ্চয় যথেষ্ট নয়, তারা সময়ের সাথে যোগ করে, যা খরচের উপর দৃষ্টি নিবদ্ধ কারখানা পরিচালকদের জন্য এটি একটি আনন্দদায়ক বিস্ময় তৈরি করে।

২. বিস্তারিত কাজের নীতি

এর মূল অংশে, OH3 কেন্দ্রাতিগ শক্তির উপর ভিত্তি করে কাজ করে, তবে তরল পরিবহনের প্রতিটি লিঙ্ক উচ্চ চাপ এবং উচ্চ স্থিতিশীলতার প্রয়োজনীয়তা মেটাতে অপ্টিমাইজ করা হয়েছে। আমি সরল ভাষায় ধাপে ধাপে এটি ভেঙে দেব:

ধাপ 1: তরল স্তন্যপান

তরল সরাসরি সংযুক্ত ইনলেট ফ্ল্যাঞ্জের মাধ্যমে পাম্পে প্রবেশ করে। ফ্ল্যাঞ্জ এবং পাইপলাইনের মধ্যে সুনির্দিষ্ট প্রান্তিককরণ মসৃণ তরল প্রবাহ নিশ্চিত করে (কোন অগোছালো অশান্তি নেই), এবং ইনলেট প্রবাহ চ্যানেলের পালিশ করা অভ্যন্তরীণ প্রাচীর ঘর্ষণ প্রতিরোধকে হ্রাস করে। এটি নিশ্চিত করে যে ইম্পেলারে তরল সমানভাবে প্রবাহিত হয় — আমি লক্ষ্য করেছি যে এটি খুব কমই ক্যাভিটেশন অনুভব করে, সস্তা পাম্পগুলির সাথে একটি সাধারণ সমস্যা।

ধাপ 2: ইম্পেলার দ্বারা শক্তি স্থানান্তর

মোটরটি পাম্প শ্যাফ্টকে নমনীয় কাপলিং এর মাধ্যমে ঘোরাতে চালিত করে, যার ফলে ইম্পেলারটি 1450-2900 rpm এর উচ্চ গতিতে চলে। কেন্দ্রাতিগ বল ইম্পেলারের কেন্দ্র থেকে তরলকে তার প্রান্তে ঠেলে দেয় এবং তরলটি পশ্চাৎমুখী-বাঁকা ব্লেডের মধ্য দিয়ে যাওয়ার সাথে সাথে গতি এবং চাপ উভয়ই একই সাথে বৃদ্ধি পায়। এই পদক্ষেপটি মোটরের যান্ত্রিক শক্তিকে তরল শক্তিতে রূপান্তর করার মূল লিঙ্ক এবং এটি পাম্পের অপারেশনের চাবিকাঠি।

ধাপ 3: ডাবল ভলিউটে চাপ রূপান্তর

উচ্চ-গতির তরল তারপর ডাবল ভলিউটে প্রবেশ করে। ভলিউটের সর্পিল প্রবাহ চ্যানেলের ক্রস-বিভাগীয় এলাকা ধীরে ধীরে প্রসারিত হয়, তরলকে মন্থর করে এবং এর বেশিরভাগ গতিশক্তিকে স্থির চাপে রূপান্তরিত করে (একটি প্রক্রিয়া যাকে "ডিফিউশন" বলা হয়)। সিমেট্রিক ডিজাইন অভিন্ন চাপ বন্টন নিশ্চিত করে, রেডিয়াল ফোর্স অফসেট করে এবং পাম্প শ্যাফ্টকে মসৃণভাবে ঘূর্ণায়মান রাখে — এমনকি সম্পূর্ণ লোডের মধ্যেও, কোন দোলা লাগে না।

ধাপ 4: সিলিং এবং তরল স্রাব

আউটলেট ফ্ল্যাঞ্জের মাধ্যমে ডিসচার্জ হওয়ার আগে, তরল যান্ত্রিক সীল সিস্টেমের মধ্য দিয়ে যায়। একটি বসন্তের ক্রিয়াকলাপের অধীনে, স্থির এবং ঘূর্ণায়মান সিল রিংগুলি একসাথে শক্তভাবে ফিট করে, একটি শক্ত বাধা তৈরি করে। এমনকি উচ্চ-চাপের মিডিয়া পরিবহন করার সময়, আমি কখনই ফুটো সমস্যার সম্মুখীন হইনি। অবশেষে, চাপযুক্ত তরল পরবর্তী প্রক্রিয়াগুলির চাহিদা মেটাতে ডাউনস্ট্রিম পাইপলাইনে প্রবেশ করে।

ধাপ 5: বিয়ারিং এবং শ্যাফ্ট সিস্টেমের স্থিতিশীল সমর্থন

পাম্প অপারেশন চলাকালীন, মডুলার বিয়ারিং ব্র্যাকেটের ডাবল-সারি রোলার বিয়ারিংগুলি ক্রমাগত ঘূর্ণায়মান পাম্প শ্যাফ্টকে সমর্থন করে, তরল প্রবাহ দ্বারা উত্পন্ন রেডিয়াল বাহিনী এবং ইমপেলার থ্রাস্ট দ্বারা উত্পন্ন অক্ষীয় শক্তিগুলিকে শোষণ করে। অন্তর্নির্মিত স্প্ল্যাশ লুব্রিকেশন সিস্টেম বিয়ারিংগুলিকে ঠান্ডা রাখে — আমি দেখেছি এটি অতিরিক্ত গরম ছাড়াই 425°C এ কাজ করে। উপরন্তু, এটি ন্যূনতম রক্ষণাবেক্ষণ প্রয়োজন; আপনাকে শুধুমাত্র রুটিন পরিদর্শনের সময় লুব্রিকেন্ট লেভেল চেক করতে হবে।

III. অন্যান্য OH সিরিজ পাম্প সঙ্গে তুলনা

স্বজ্ঞাতভাবে OH3 এর সুবিধাগুলি প্রদর্শন করতে, আমরা API 610 স্ট্যান্ডার্ডের অধীনে দুটি সাধারণ OH সিরিজ পাম্পের (OH1 এবং OH2) সাথে তুলনা করি:

উপসংহার

ব্যক্তিগত অভিজ্ঞতা থেকে, আমি আত্মবিশ্বাসের সাথে বলতে পারি যে OH3 শুধুমাত্র API 610 মানকে মেনে চলা একটি পরিপক্ক পণ্যই নয়, এটি Teffiko-এর শিল্প নির্ভরযোগ্যতা এবং প্রকৌশল বিশদ বিবরণের গভীরভাবে বোঝার প্রতিফলনও। এটির কোন অভিনব বা অকেজো বৈশিষ্ট্য নেই — প্রতিটি উপাদান একটি ব্যবহারিক উদ্দেশ্য পরিবেশন করে, কার্যকরভাবে স্থান সংরক্ষণ, সহজ রক্ষণাবেক্ষণ, চরম অবস্থার প্রতিরোধ, এবং ফুটো প্রতিরোধের মতো সমস্যাগুলি সমাধান করে৷

অবশ্যই, এটি বাজারে সবচেয়ে সস্তা বিকল্প নয়, এবং আমি খুঁজে পেয়েছি যে মডুলার বিয়ারিং বন্ধনীটি আসলেই কিছুটা ভারী। যাইহোক, প্রাথমিক বিনিয়োগ খরচ অফসেট করার জন্য এর নির্ভরযোগ্যতা যথেষ্ট। Teffiko শুধুমাত্র সরঞ্জাম বিক্রি করে না - তারা পেশাদার নির্বাচন পরামর্শ এবং পূর্ণ-জীবনচক্র সমর্থন প্রদান করে। আমি তাদের দলের সাথে কয়েকবার প্রশ্ন করেছি এবং সর্বদা তাৎক্ষণিক প্রতিক্রিয়া পেয়েছি। এই সমবায় মডেল কারখানাগুলিকে ক্রমাগত এবং মসৃণভাবে পরিচালনা করতে সক্ষম করে।
